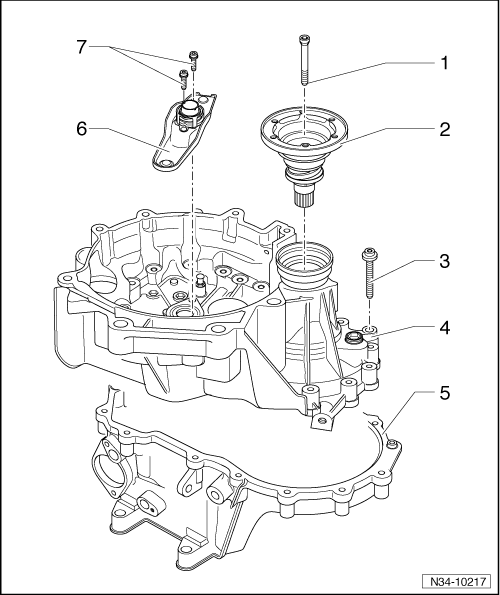

| 1 - | Vis à tête conique |
| Déposer et reposer → Repère |
| 2 - | Arbre à bride avec ressort de pression |
| Déposer et reposer → Chapitre |
| Compléter → Chapitre |
| 3 - | Vis, 5 Nm, puis serrage angulaire de 90 |
| Remplacer systématiquement |
| 4 - | Carter d'embrayage |
| Remettre en état → Chapitre |
| 5 - | Carter de boîte |
| Remettre en état → Chapitre |
| 6 - | Fourchette d'embrayage |
| Avec douille de guidage et butée d'embrayage |
| Déposer et reposer → Chapitre |
| 7 - | Vis |
| Déposer et reposer → Repère |
