Revue Technique Automobile Volkswagen Golf 5: Amortisseur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Amortisseur et ressort hélicoïdal : vue d'ensemble du montage (transmission intégrale, berceau en aluminium et porte-fusée en acier moulé) / Amortisseur : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1332-
Dépose
-  Déposer la roue.
-  Déposer la coquille de passage de roue → Groupe de rép.66.
-  Déposer le ressort hélicoïdal → Chapitre.

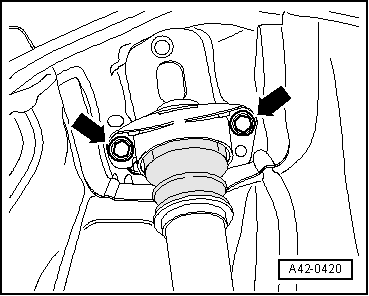

-  Dévisser les vis -flèches-.

-  Dévisser la vis -flèche-.
-  Extraire l'amortisseur.
Repose
La repose s'effectue dans l'ordre inverse de la dépose. Il faut alors tenir compte de ce qui suit :
-  Reposer la roue et la serrer → Chapitre.
On ne peut procéder au vissage de l'amortisseur sur le porte-fusée que si la cote entre le centre du moyeu de roue et l'arête inférieure du passage de roue, mesurée avant le montage, est atteinte → fig..

Couples de serrage
Composant Couple de serrage
Amortisseur sur carrosserie
‎Utiliser des vis neuves.
50 Nm + serrage angulaire de 45
Amortisseur sur porte-fusée 180 Nm
