Revue Technique Automobile Volkswagen Golf 5: Écrans décoratifs du tableau de bord : dépose et repose (Golf 2004 ►)

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Rangements, caches et écrans / Écrans décoratifs du tableau de bord : dépose et repose (Golf 2004 ►)

  Nota
Les écrans ne sont montés que sur le modèle " Highline ".


Dépose

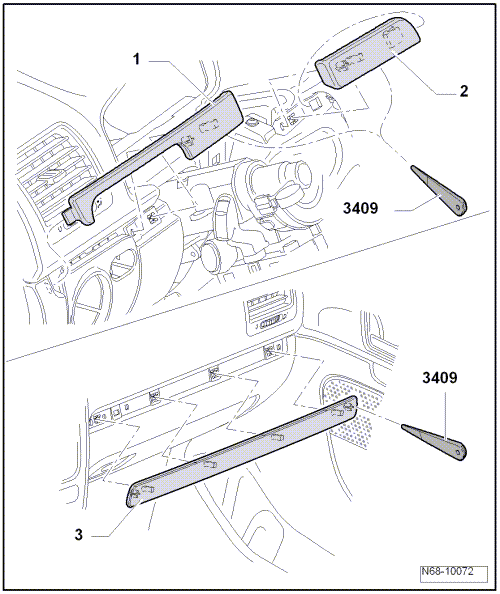

Retirer du tableau de bord les écrans -1- et -2- côté conducteur en faisant levier avec la cale de démontage -3409-.
Retirer l'écran -3- de ses logements côté passager avant en faisant levier avec la cale de démontage -3409-.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
