Revue Technique Automobile Volkswagen Golf 5: Gâche : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Capots, hayons, battants, cabine, verrouil.centr. / Hayon / Gâche : dépose et repose

Dépose

-  Déposer le cache de porte-serrure → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.

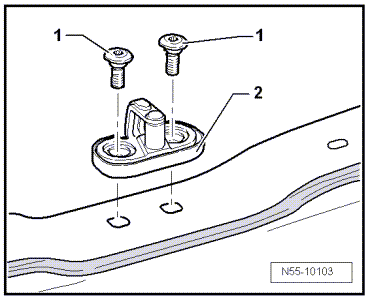

-  Dévisser les vis -1- et retirer l'étrier de fermeture.


Repose

-  Monter la gâche -2-.
-  Couple de serrage des vis -1- : 23 Nm
-  Régler la gâche → Chapitre.
La suite de la repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
