Dépose

Côté conducteur

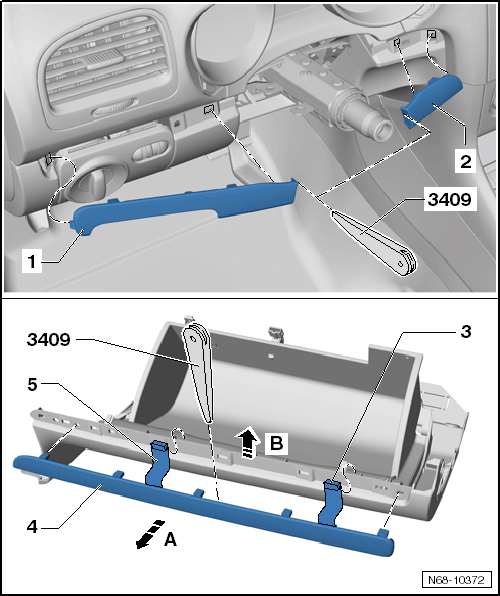

Retirer du tableau de bord les écrans -1- et -2- côté conducteur en faisant levier avec la cale de démontage -3409-.
Côté passager
Retirer l'écran -4- de ses logements -flèche A- côté passager avant en faisant levier avec la cale de démontage -3409- en commençant par l'extérieur du véhicule.
Détacher les agrafes -3- et -5- des bandes de la boîte à gants -flèche B-.

Repose
La repose s'effectue dans l'ordre inverse de la dépose.
