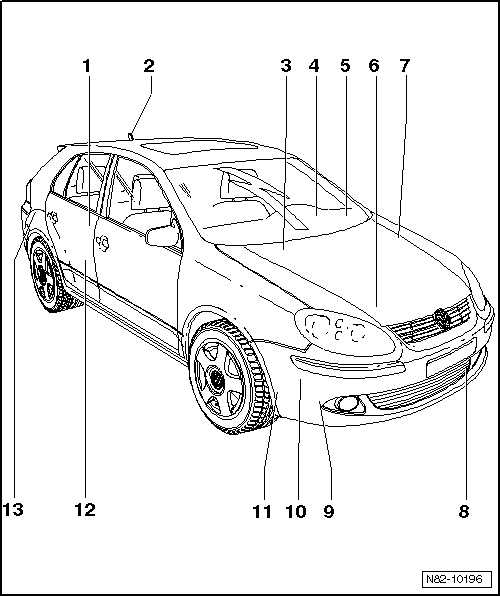

1 -  Transmetteur d'indicateur de niveau de carburant -G-
Emplacement de montage : sous la banquette arrière, à droite
Déposer et reposer → Groupe de rép.20
2 -  Antenne de téléphone, de système de navigation, de chauffage stationnaire -R66-
Pour les véhicules avec chauffage stationnaire/d'appoint et radiocommande.
Déposer et reposer, Golf 2004► → Communication; Groupe de rép.91
Déposer et reposer, Golf 2009► → Communication; Groupe de rép.91
3 -  Vanne de coupure du liquide de refroidissement du chauffage -N279- Golf ►2008
  Nota
Seuls les véhicules avec chauffage stationnaire en combinaison avec certaines motorisations sont équipés de la vanne de coupure du liquide de refroidissement du chauffage -N279-.
Fixé sur le tablier dans le compartiment-moteur
Déposer et reposer → Chapitre
4 -  Relais de soufflante d'air frais -J13-
Sauf sur les véhicules avec Climatronic.
Emplacement de montage : porte-relais/porte-fusibles à gauche sous le tableau de bord
Contrôler : → Schémas de parcours du courant, Dépannage Equipement électrique et Emplacements de montage
5 -  Porte-fusibles avec relais de chauffage stationnaire -J485- (uniquement sur les véhicules équipés du Climatronic)
Emplacement de montage : à gauche sous le tableau de bord → Schémas de parcours du courant, Dépannage Equipement électrique et Emplacements de montage
6 -  Transmetteur de température de liquide de refroidissement -G62-
Emplacement de montage : sur l'ajutage de raccord de la culasse.
7 -  Batterie -A-
Emplacement de montage : à gauche dans le compartiment-moteur.
8 -  Détecteur de température extérieure -G17-
Contrôler : Lecteur de diagnostic
Déposer et reposer → Chapitre
9 -  Pompe de circulation -V55-
Emplacement de montage du chauffage stationnaire/d'appoint.
Déposer et reposer → Chapitre
10 -  Chauffage stationnaire/d'appoint Thermo Top V/Vlies
Avec calculateur de chauffage d'appoint -J364-
Emplacement de montage : sous le pare-chocs avant, du côté droit.
Déposer et reposer → Chapitre
11 -  Système d'échappement
De chauffage stationnaire/d'appoint
Déposer et reposer → Chapitre
12 -  Pompe de dosage -V54-
Emplacement de montage : côté droit du réservoir à carburant.
Alimentation en carburant du chauffage stationnaire/d'appoint → Chapitre.
Il est tout à fait possible que la pompe de dosage émette un cliquettement audible, sans pour autant débiter du carburant en raison de la présence d'air dans l'ajutage d'admission. Le calculateur se coupe alors durablement. Interroger la mémoire d'événements à l'aide du lecteur de diagnostic, autodiagnostic du chauffage stationnaire/d'appoint Thermo Top V/Vlies (non-tissé). Effacer la mémoire d'événements et effectuer un diagnostic des actionneurs sur le chauffage stationnaire/d'appoint Thermo Top V/Vlies.
Déposer et reposer → Chapitre
Contrôler le débit de carburant → Chapitre
13 -  Récepteur d'ondes radio pour chauffage d'appoint à eau -R149-
Déposer et reposer Golf 2004 ► → Chapitre
Déposer et reposer Golf 2009 ► → Chapitre


  Nota
La figure représente la Golf V. Les positions de montage des composants du chauffage stationnaire/d'appoint sur la Golf VI sont identiques.
Plaquette signalétique sur le chauffage stationnaire/d'appoint. Cette plaque signalétique renseigne sur le type d'appareil de chauffage posé dans le véhicule : Thermo Top V/Vlies (non-tissé) fonctionnant au gazole → Chapitre.
Après l'ouverture du circuit de liquide de refroidissement, il faut le purger → Chapitre.
