Revue Technique Automobile Volkswagen Golf 5: Écran gauche, côté conducteur : dépose et repose

Dépose

Nota

Par souci de clarté, le volant de direction n'est pas représenté sur la figure. Sa dépose n'est pas nécessaire.

-	Couper le contact d'allumage.

-	Déposer le cache latéral de tableau de bord, côté conducteur → Chapitre

-	Enfoncer la commande rotative d'éclairage en avant, la tourner vers la droite jusqu'à la verticale, l'extraire et débrancher le câblage.

-	Détacher du tableau de bord le couvre-joint du revêtement de colonne de direction → Chapitre. Il n'est pas nécessaire de procéder au démontage complet du revêtement de colonne de direction.

Golf 2009 ►

-	Déposer le porte-instruments → Équipement électrique; Groupe de rép.90. Il n'est pas nécessaire de débrancher le câblage.

Tous les véhicules

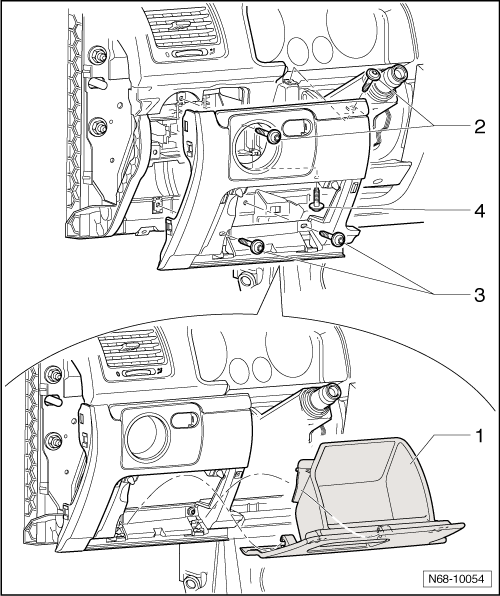

-	Extraire le rangement -1- de ses logements.

-	Dévisser les deux vis -2- (1,5 Nm).

-	Dévisser les deux vis -3- (1,5 Nm).

-	Dévisser la vis -4- (1,5 Nm).

-	Désolidariser l'écran du tableau de bord et débrancher le câblage du réglage du site des projecteurs.

Repose

Repose

-	La repose s'effectue dans l'ordre inverse de la dépose.

Nota

Lors de la repose, les vis doivent être serrées dans l'ordre -2-, -3- et -4- (1,5 Nm).
