Volant de direction : dépose et repose
|
| Clé dynamométrique -V.A.G 1332- |
| Dépose |

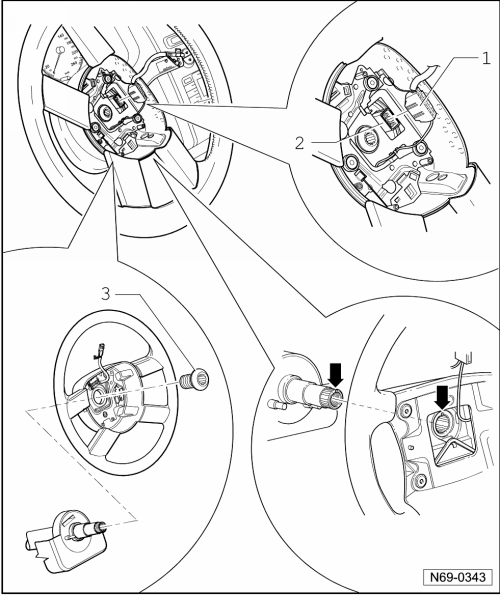

| - | Débrancher les connecteurs -1 et 2- du ressort spiral. |
| - | Placer la direction au point milieu (roues en ligne droite). |
| - | Dévisser la vis -3- et retirer le volant de direction de la colonne de direction. |
|
| - | Mettre en place le volant de direction sur la colonne de direction. |
| - | Les repères de point milieu du volant et de la colonne de direction -flèches- doivent coïncider. |
| - | Introduire le contact enfichable du capteur d'angle de braquage -G85- dans l'ouverture prévue à cet effet dans le fond du volant de direction. |
| - | Relier la fiche -1- au contact enfichable -2- du capteur d'angle de braquage -G85-. |
| - | Fixer le volant de direction à l'aide de la vis -3-. |
| Couple de serrage |
| Composant | Couple de serrage | |
Volant sur colonne de direction
|
30 Nm et serrage angulaire de 90 |
