Revue Technique Automobile Volkswagen Golf 5: Verrouillage secondaire

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique - Informations générales / Câblages / Câblages et connecteurs : réparation / Verrouillage secondaire

Le verrouillage secondaire est un dispositif de sûreté du boîtier (deuxième verrouillage), qui maintient tous les câbles dans un boîtier de connexion. Si un boîtier de connexion est doté d'un verrouillage secondaire, celui-coi doit être systématiquement ouvert ou retiré avant de procéder au déverrouillage et à l'extraction des différents contacts à sertir au moyen de l'outil prescrit.
Le verrouillage secondaire se distingue du reste du boîtier de connexion par sa couleur. Ceci permet de reconnaître facilement le verrouillage secondaire et de saisir son principe de fonctionnement.
Les formes représentées ci-contre des boîtiers de connexion ont été sélectionnées parmi d'autres pour illustrer les différents principes de fonctionnement possibles des verrouillages secondaires.

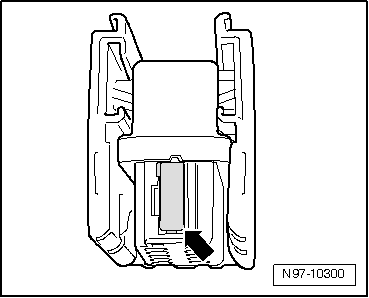

Exemple 1 :
La sécurité de boîtier se déverrouille par le retrait d'un " peigne "-flèche-.

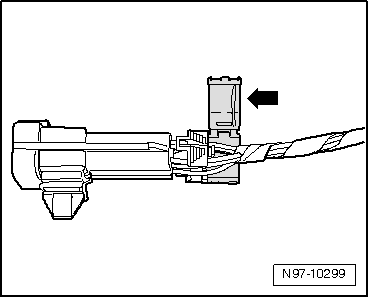

Exemple 2 :
La sécurité de boîtier se déverrouille par l'ouverture d'un " volet "-flèche-.

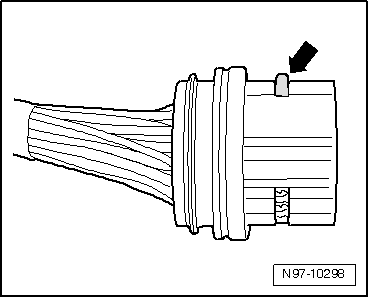

Exemple 3 :
La sécurité de boîtier peut se déverrouiller par le décliquetage d'un " coulisseau "-flèche-.

Remarques sur le déverrouillage et le désassemblage des boîtiers de connexion
  Nota Tenir compte des indications générales concernant la réparation de l'équipement électrique → Chapitre. ...

Verrouillage primaire
Le verrouillage primaire correspond au verrouillage d'un contact à sertir individuel dans le boîtier de connexion. Les dispositifs de sécurité du ...
