Revue Technique Automobile Volkswagen Golf 5: Variantes de tubes de protection des sondes lambda

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique - Informations générales / Câblages / Sonde lambda : remplacement / Variantes de tubes de protection des sondes lambda

  Nota
Outre l'identification par le biais de la référence pièce, il est également possible d'effectuer une identification via le tube de protection.

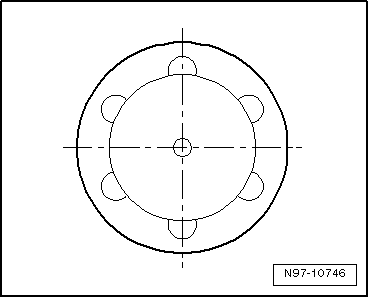

Version D1, 6 ouvertures de 3,5 mm chacune

N'est utilisée que pour les sondes lambda LSF - 4 pôles.

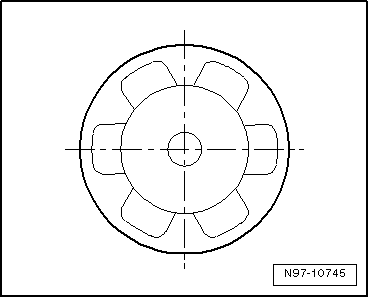

Version D2, 6 ouvertures de 2 mm chacune

Ne sont utilisés que pour les sondes lambda LSF - 4 pôles et LSU - 6 pôles.

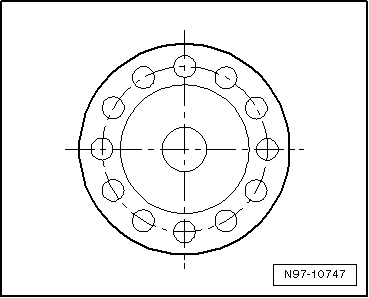

Version D4, 12 ouvertures de 1,4 mm chacune

Ne sont utilisés que pour les sondes lambda LSF - 4 pôles et LSU - 6 pôles.
