Revue Technique Automobile Volkswagen Golf 5: Vanne de coupure du liquide de refroidissement du chauffage -N279- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage d`appoint / Chauffage d`appoint- Amplificateur de chaleur / Circuit de liquide de refroidissement avec chauffage stationnaire/d'appoint / Vanne de coupure du liquide de refroidissement du chauffage -N279- : dépose et repose

  Nota
La vanne de coupure du liquide de refroidissement du chauffage -N279- a été montée en fonction de la motorisation, puis supprimée progressivement de la production en série.
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Pinces à flexibles jusqu'à Ø 25 mm -3094-
Dépose
-  Déposer le cache du moteur → Groupe de rép.10

-  Extraire le carénage d'insonorisation et, en fonction de la motorisation, déposer le flexible d'admission allant au turbocompresseur → Groupe de rép.21.

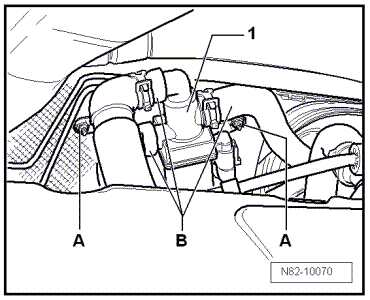

-  Dévisser les écrous de fixation (8 +- 0,8 Nm) -A- du support de la vanne de coupure du liquide de refroidissement, chauffage -N279--1-.
-  Étrangler les durites -B- à l'aide des pinces à flexibles jusqu'à Ø 25 mm -3094-.
ATTENTION !   ATTENTION !
Il y a risque de brûlure par le liquide bouillant.
Le système de refroidissement est sous pression et, à moteur chaud, la température du liquide de refroidissement peut être supérieure à 100 C.
Si nécessaire, abaisser la pression et la température avant de procéder aux réparations.
-  Débrancher les durites -B- de la vanne de coupure du liquide de refroidissement du chauffage -N279-.
-  Déclipser le câble de raccord du support et débrancher le connecteur.
-  Dévisser les écrous de fixation (8 +- 0,8 Nm) -A- de la vanne de coupure du liquide de refroidissement du chauffage -N279-.
Repose
-  La repose s'effectue dans l'ordre inverse de la dépose.

Schéma de branchement des durites
Schéma de branchement des durites, lettres-repères moteur à partir de 2009 â–º   Nota Le schéma de branchement du circuit de liquide de refro ...

Circuit de liquide de refroidissement du chauffage stationnaire/d'appoint : purge
  Nota La dépose et la repose du chauffage stationnaire/d'appoint et de la pompe de circulation -V55- sont décrites dans le présent Manuel de Rà ...
