Revue Technique Automobile Volkswagen Golf 5: Revêtement de cadre de glace : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Revêtements, insonorisants / Revêtement inférieur de hayon (Golf 2009 â–º) / Revêtement de cadre de glace : dépose et repose

Dépose
-  Déposer le revêtement de hayon → Chapitre

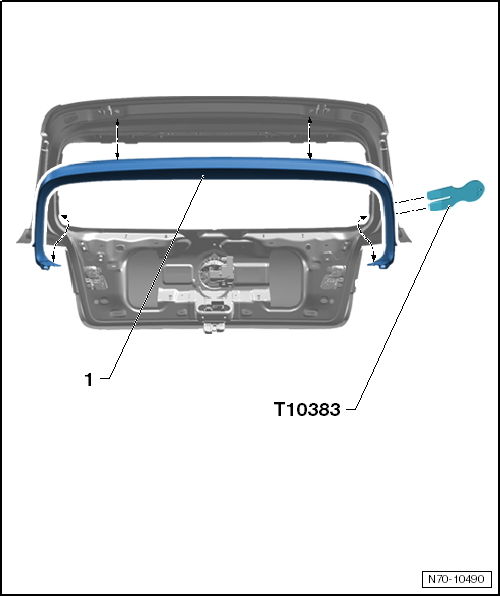

-  À l'aide de la cale -T10383 -, détacher les côtés du revêtement -1- des logements situés dans le hayon.
-  Retirer le bord supérieur du revêtement de ses logements.
-  Retirer, au niveau des ergots de centrage, le revêtement des logements situés dans le hayon.

Repose
-  La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Avant le montage, vérifier que les agrafes de fixation ne sont pas endommagées et les remplacer si nécessaire.
