Revue Technique Automobile Volkswagen Golf 5: Transmetteur de haute pression -G65- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Travaux de maintenance sur le circuit frigorifique devant être effectués exclusivement dans des ateliers adéquats disposant de personnel spécialisé / Transmetteur de haute pression -G65- : dépose et repose

Dépose

Déposer l'insonorisant du moteur → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.

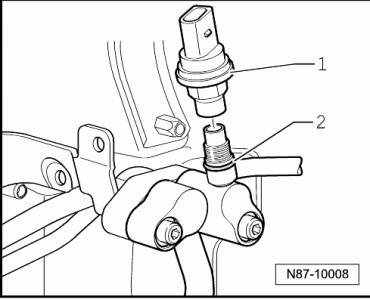

Débrancher le connecteur du transmetteur de haute pression -1-.
Dévisser le transmetteur de haute pression -G65--1- (8 +- 1 Nm) du raccord de la conduite de fluide frigorigène.
  Nota
Remplacer le joint torique -2-.
En fonction de la motorisation du véhicule, le transmetteur de haute pression -G65--1- peut aussi être monté à un autre endroit proche du condenseur.


Repose

La repose s'effectue dans l'ordre inverse de la dépose.
