Revue Technique Automobile Volkswagen Golf 5: Connecteur sur le support du " lecteur iPOD " : vue d'ensemble

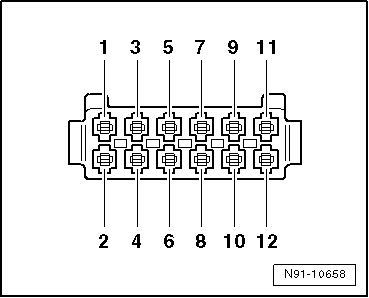

Revue Technique Automobile Volkswagen Golf 5 / Communication / Support du " lecteur iPOD " de marque " Apple " / Connecteur sur le support du " lecteur iPOD " : vue d'ensemble

1 -  DATA (échange de données entre le " lecteur iPOD " et l'autoradio)
2 -  DATA-CLOCK (protocole interne de contrôle du flux de données)
3 -  Alimentation en tension, borne 31, négatif
4 -  Données de commande radio (changeur de CD analogique)
5 -  Libre
6 -  Alimentation en tension, positif
7 -  Sortie de signal audio droit, positif
8 -  Câble de commande venant de l'autoradio, positif (changeur de CD analogique)
9 -  Sortie de signal audio, négatif
10 -  Sortie de signal audio gauche, positif
11 -  Libre
12 -  Libre
