Revue Technique Automobile Volkswagen Golf 5: Transmetteur d'assiette avant gauche -G78- : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AV, arbre de pont / Berceau, barre stabilisatrice, bras de suspension / Transmetteur d'assiette avant gauche -G78- : vue d'ensemble du montage

  Nota
Le transmetteur d'assiette avant gauche -G78/- est livré comme pièce de rechange seulement sous forme d'ensemble complet comprenant la biellette de liaison et deux tôles de fixation supérieure et inférieure.
Le remplacement s'effectue le berceau étant posé.

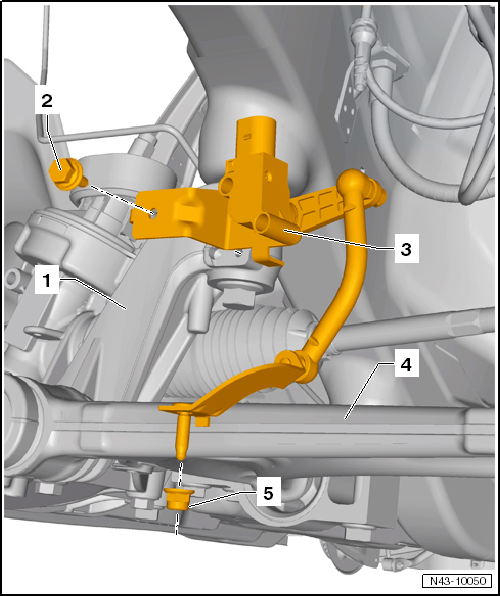

1 -  Berceau
2 -  Vis
M6 x 16
9 Nm
3 -  Transmetteur d'assiette avant gauche -G78- et transmetteur d'assiette avant droit -G289-
Ensemble complet avec pièces rapportées
Le levier -flèche- doit être orienté vers l'extérieur du véhicule.
Déposer et reposer → Chapitre
Après le remplacement, effectuer un réglage de base des projecteurs.
Réglage de base des projecteurs → Système de diagnostic embarqué, de métrologie et d'information VAS 5051 dans la fonction " Assistant de dépannage "
4 -  Bras de suspension
5 -  Écrou
9 Nm
Autoserreur
Remplacer après chaque démontage
