Revue Technique Automobile Volkswagen Golf 5: Transmetteur d'assiette avant gauche -G78- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AV, arbre de pont / Berceau, barre stabilisatrice, bras de suspension / Transmetteur d'assiette avant gauche -G78- : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

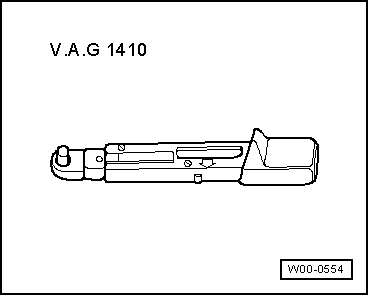

Clé dynamométrique -V.A.G 1410-
Dépose
  Nota
Pour la dépose du transmetteur d'assiette avant gauche -G78-, la direction doit être tournée vers la droite jusqu'en butée afin d'assurer la mobilité entre le bras de suspension et la barre stabilisatrice.

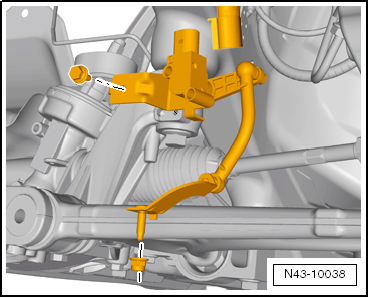

Débrancher le connecteur.
Déposer la vis et l'écrou.
Extraire le transmetteur d'assiette.
Repose
La repose s'effectue dans l'ordre inverse de la dépose. Il faut alors tenir compte de ce qui suit :
  Nota
Le levier du transmetteur d'assiette doit être orienté vers l'extérieur du véhicule.
Le filetage du transmetteur d'assiette doit être vissé dans l'alésage avant du bras de suspension. L'ergot du support du transmetteur d'assiette doit s'encliqueter dans l'alésage arrière afin d'assurer la position de montage correcte.
Effectuer le réglage de base des projecteurs → Système de diagnostic embarqué, de métrologie et d'information VAS 5051 dans la fonction "Assistant de dépannage"

Couples de serrage
Composant Couple de serrage
Vis sur le berceau 9 Nm
Écrou
Utiliser un écrou neuf
9 Nm

Filetage dans le longeron : remise en état

Si certaines conditions sont réunies, il est possible de remettre en état le filetage des écrous à souder situés dans le longeron → Groupe de rép.50.
