Pour le lancement de la série de la Golf 2004 ► le mécanisme de direction de la génération I a été monté. Il a été remplacé, au millésime 2004, par le mécanisme de direction de la génération II.
Les véhicules équipés d'un mécanisme de direction de la génération I peuvent être équipés de celui de la génération II → Chapitre.
Différencier les mécanismes de direction à l'état monté en déterminant le nombre de vis sur le couvercle de palier du pignon de direction.
-  Soulever le véhicule.

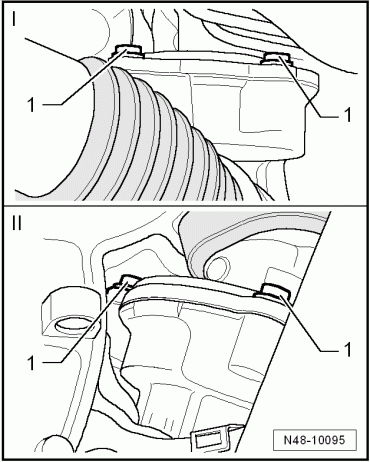

-  Braquer la direction successivement des deux côtés en observant le nombre des vis-1-.
Le mécanisme de direction de la génération I comporte 4 vis pour le couvercle de roulement, tandis que celui de la génération II en a 2.
L'illustration montre un mécanisme de direction de la génération I.
Continuer avec le mécanisme de direction de la génération I → Chapitre
Continuer avec le mécanisme de direction de la génération II → Chapitre
