Revue Technique Automobile Volkswagen Golf 5: Siège avant : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Siège avant : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.
La dépose et la repose sont décrites pour le siège à réglage manuel. La dépose et la repose du siège à réglage électrique s'effectuent de façon analogue.

Dépose
ATTENTION !   ATTENTION !
Respecter les consignes de sécurité relatives aux interventions sur le sac gonflable.

-  Sortir le tiroir du siège si le véhicule en est équipé.
-  Avancer le siège au maximum à l'aide du réglage en longueur.

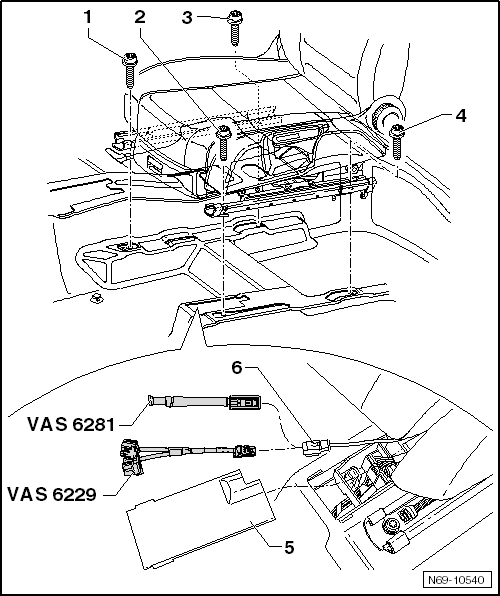

-  Dévisser les vis -3- et -4-.
-  Reculer le siège au maximum à l'aide du réglage en longueur.
-  Déconnecter la batterie → Groupe de rép.27.
-  Retirer le cache -5- de la station de couplage.
ATTENTION !   ATTENTION !
Les décharges électrostatiques risquent d'entraîner le déclenchement inopiné du sac gonflable. Avant de débrancher les câbles d'allumage et de masse, le mécanicien doit donc se décharger de son électricité statique. À cet effet, il doit par ex. toucher brièvement la carrosserie ou la gâche de serrure de porte.
-  En fonction de l'équipement du véhicule, débrancher les câblages du siège de la station de couplage.
-  Brancher l'adaptateur pour airbag -VAS 6229- ou l'adaptateur pour airbag -VAS 6281- sur le câblage de sac gonflable latéral -6-.
-  Dévisser les vis -1- et -2-.
-  Dégager le câblage de son logement dans le plancher.
Prudence !   Prudence !
Si le siège est retiré du véhicule ou transporté, il ne doit pas, pour éviter d'être endommagé, être saisi par les pièces rapportées telles que le boîtier de verrouillage de la ceinture, le levier de réglage en longueur, le levier de réglage en hauteur ou les revêtements de siège.
-  Passer la main droite entre le dossier et le rembourrage de siège, saisir de la main gauche l'extrémité avant du rembourrage de siège et extraire le siège du véhicule en le soulevant.

Repose

Repose

Mettre le siège dans le véhicule par la porte avant.
-  Mettre en place le siège au-dessus des goupilles de centrage côté tunnel, dans les orifices correspondants du plancher.
-  Serrer la vis -1- (40 Nm).
-  Serrer la vis -2- (40 Nm).
ATTENTION !   ATTENTION !
Si, lors de la repose du siège, un taraudage est endommagé dans la tôle-support de la traverse de siège, il n'est pas permis de restaurer le taraudage endommagé ! Dans ce cas, il faut remplacer la tôle-support de la traverse de siège.
En cas d'endommagement du taraudage de la tôle-support de la traverse de siège :
-  Remplacer la tôle-support de traverse de siège concernée → Groupe de rép.51.

-  Retirer l'adaptateur pour sac gonflable -VAS 6229- ou l'adaptateur pour sac gonflable -VAS 6281-.
-  Encliqueter le câblage de sac gonflable latéral -6- dans la station de couplage.
-  En fonction de l'équipement du véhicule, encliqueter les câblages restants dans la station de couplage.
-  Fixer le câblage dans le logement au plancher et mettre en place le capuchon -5- dans la station de couplage.
-  Remettre le tiroir dans le siège si le véhicule en est équipé.
-  Mettre le contact d'allumage.
ATTENTION !   ATTENTION !
Veiller à ce que personne ne se trouve dans le véhicule.
-  Reconnecter la batterie → Groupe de rép.27.
-  Avancer le siège au maximum à l'aide du réglage en longueur.
-  Serrer la vis -3- (40 Nm).
-  Serrer la vis -4- (40 Nm).
ATTENTION !   ATTENTION !
Si, lors de la repose du siège, un taraudage est endommagé dans la tôle-support de la traverse de siège, il n'est pas permis de restaurer le taraudage endommagé ! Dans ce cas, il faut remplacer la tôle-support de la traverse de siège.
En cas d'endommagement du taraudage de la tôle-support de la traverse de siège :
-  Remplacer la tôle-support de traverse de siège concernée → Groupe de rép.51.
