Dépose

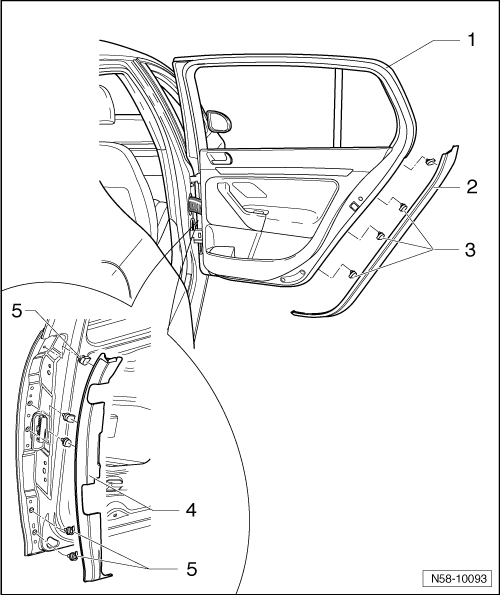

-  Extraire les clips -3- de la porte -1- en faisant levier et en commençant par le bas, puis retirer le cache arrière -2-.
-  Extraire les clips -5- de la porte -1- en faisant levier et en commençant par le bas, puis retirer le cache arrière -4-.



-  Déposer le boîtier de barillet → Chapitre.
-  Déposer la poignée de porte → Chapitre.

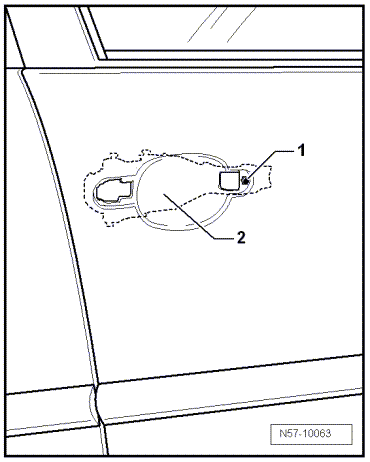

-  Dévisser la vis -1- de l'étrier de fixation -2- se trouvant derrière la tôle extérieure de porte.


-  Dévisser toutes les vis -2, 3 et 4-.
-  Retirer avec précaution la tôle extérieure de porte.


Repose

Prudence !   Prudence !
Différentes vis sont utilisées pour fixer la tôle extérieure sur la porte. La tôle extérieure de porte est endommagée si on les intervertit.


-  Remettre en place avec précaution la tôle extérieure de porte.

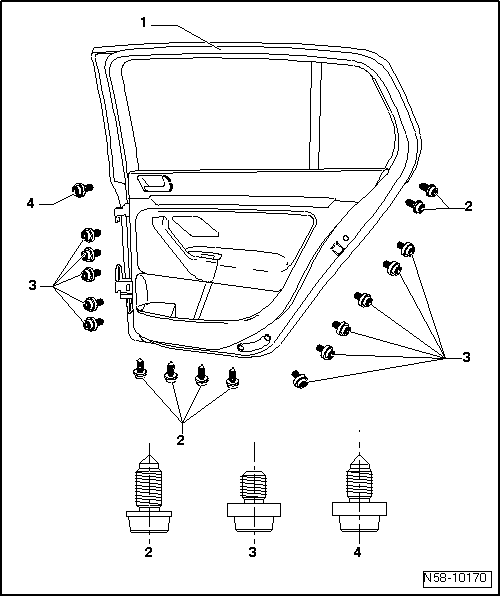

-  Mettre toutes les vis -2, 3 et 4- en place.
Veiller à utiliser les vis adéquates.
Caractéristique de la vis -2- : vis avec pointe et rondelle entretoise fine
Caractéristique de la vis -3- : vis sans pointe et avec rondelle entretoise épaisse
Caractéristique de la vis -4- : vis avec pointe et rondelle entretoise épaisse
-  Vérifier que les tenons de guidage des rails de maintien se trouvent dans les alésages correspondants de la porte. Serrer seulement maintenant toutes les vis -2, 3 et 4-.
Veiller au couple de serrage approprié des différentes vis.
Couple de serrage de la vis -2- : 10 Nm
Couple de serrage de la vis -3- : 14 Nm
Couple de serrage de la vis -4- : 10 Nm
La suite de la repose s'effectue dans l'ordre inverse de la dépose.
