Revue Technique Automobile Volkswagen Golf 5: Système de sacs gonflables : vue d'ensemble des emplacements de montage

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Protection des passagers / Sac gonflable / Système de sacs gonflables : vue d'ensemble des emplacements de montage

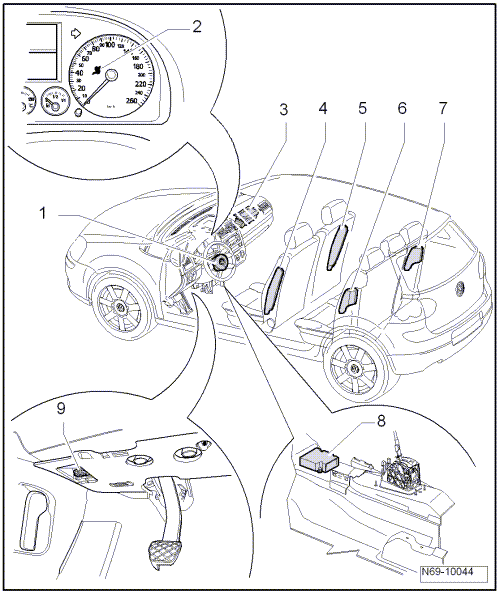

1 -  Module de sac gonflable côté conducteur
Déposer → Chapitre
2 -  Témoin de sac gonflable (K 75)
3 -  Module de sac gonflable côté passager avant
Déposer → Chapitre
4 -  Sac gonflable latéral côté conducteur
Déposer → Chapitre
5 -  Sac gonflable latéral côté passager avant
Déposer → Chapitre
6 -  Sac gonflable latéral arrière, côté conducteur
Uniquement sur les véhicules 4 portes
Déposer → Chapitre
7 -  Sac gonflable latéral arrière, côté passager avant
Uniquement sur les véhicules 4 portes
Déposer → Chapitre
8 -  Calculateur de sac gonflable (J 234)
Déposer → Chapitre
Adapter les composants (en les codant) → Chapitre.
9 -  Prise de diagnostic

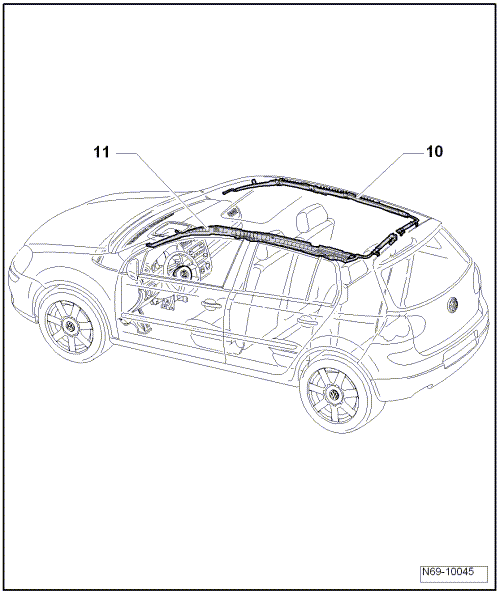

10 -  Sac gonflable de tête côté passager avant
Déposer → Chapitre
11 -  Sac gonflable de tête côté conducteur
Déposer → Chapitre
Sac gonflable
...

Consignes de sécurité lors de travaux sur le sac gonflable, le rétracteur de ceinture et les dispositifs de découplage de batterie (composants pyrotechniques)
  ATTENTION ! Les composants pyrotechniques contiennent toujours un combustible qui produit un gaz lors de sa c ...
