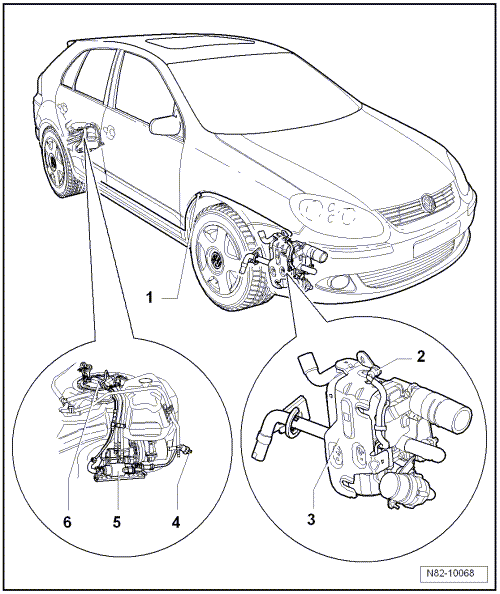

Revue Technique Automobile Volkswagen Golf 5: Système d'alimentation en carburant : vue d'ensemble des emplacements du
montage
 Nota
| La figure représente la Golf V. Les positions de montage des
composants du chauffage stationnaire/d'appoint sur la Golf
VI/Golf Cabriolet 2012 sont identiques. |
| Les conduites de carburant sont freinées par des colliers de
serrage qui doivent être remplacés par des colliers à vis. |
| Pour mettre en marche le chauffage stationnaire/d'appoint,
les conditions suivantes doivent être réunies : débrancher le
détecteur de température extérieure -G17- et la température
d'eau de refroidissement doit être inférieure à 50 C. |
| Si le réservoir à carburant était vide, il se peut qu'il y
ait de l'air dans la conduite de carburant allant au chauffage
stationnaire/d'appoint. Pour expulser l'air de la conduite de
carburant, mettre en marche le chauffage stationnaire/d'appoint
autant de fois que nécessaire, jusqu'à ce qu'il ne s'arrête plus
de lui-même. |
| Les règles de propreté doivent être respectées lors de tous
les travaux réalisés sur le système d'alimentation en carburant
→ Chapitre. |
|
|
|
| 1 - |
Raccord rapide de conduite de carburant |
| Pour le chauffage stationnaire/d'appoint Thermo Top V/Vlies (non-tissé)
sur la face intérieure de l'aile |
| 2 - |
Raccord rapide de conduite de carburant |
| sur le chauffage stationnaire/chauffage d'appoint |
| 3 - |
Chauffage stationnaire/d'appoint Thermo Top V/Vlies |
| 4 - |
Raccord rapide de conduite de carburant |
| Pour le chauffage stationnaire/d'appoint Thermo Top V/Vlies sur la
pompe de dosage -V54- |
| 5 - |
Pompe de dosage -V54- |
| La pompe de dosage -V54- se trouve sur le côté droit du réservoir Ã
carburant. |
| Déposer et reposer
→ Chapitre |
| Contrôler le débit de carburant
→ Chapitre. |
| 6 - |
Transmetteur d'indicateur de niveau de carburant -G- |
| Le transmetteur d'indicateur de niveau de carburant -G- se trouve du
côté droit, sous la banquette. |
| Déposer et reposer
→ Groupe de rép.20 |
Nota
| Tenir compte des mesures de sécurité concernant les travaux
du système d'alimentation en carburant
→ Groupe de rép.20. |
| Avant de commencer les travaux de montage, effectuer les
opérations suivantes : |
| - |
Déconnecter la batterie
→ Groupe de rép.27. |
|
Prélèvement de carburant par le Thermo Top V/Vlies
ATTENTION !
| Le carburant qui s'échappe représente un danger. |
| Le système d'alimentation en carburant est sous
pression. |
| Avant d'ouvrir le système, entourer d'un chiffon le
point de raccord. Faire ensuite chuter la pression en
desserrant prudemment le point de raccord. |
|
Nota
| Tenir compte des mesures de sécurité lors de travaux du
système d'alimentation en carburant
→ Groupe de rép.20. |
|
|
|

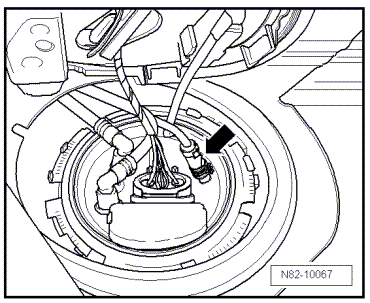

| Le chauffage stationnaire/d'appoint prélève le carburant par
le raccord situé sur le transmetteur d'indicateur de niveau de
carburant -G--flèche-. Le
transmetteur d'indicateur de niveau de carburant -G- se trouve
du côté droit, sous la banquette. |
|
|
|
Lors de travaux à effectuer sur le système d'alimentation en
carburant et d'injection, respecter scrupuleusement les " 5 règles
" de propreté suivantes ...
Règles de propreté
