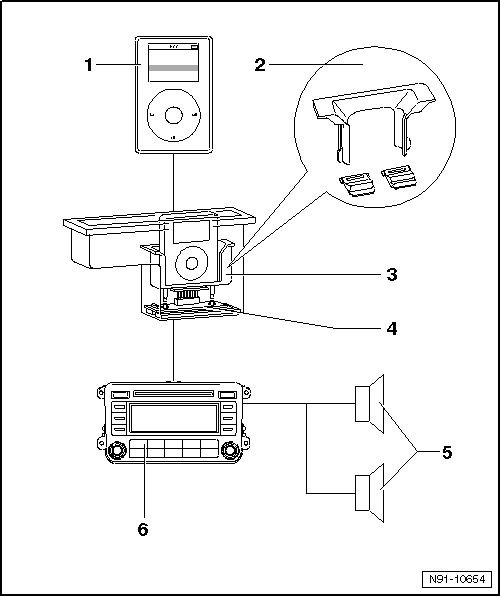

| 1 - | " Lecteur iPOD " |
| " Lecteur iPOD " version "classique" des 3e et 4e générations |
| " Lecteur iPOD " version "mini" ou |
| " Lecteur iPOD " version " Photo " |
| 2 - | Adaptateur |
| Pour adaptation du support aux différentes tailles d'appareils de " lecteur iPOD " |
| Adaptateur du support : dépose et repose → Chapitre |
| 3 - | Support du " lecteur iPOD " |
| Le support est intégré au rangement situé sous l'accoudoir central |
| Support du " lecteur iPOD " : dépose et repose → Chapitre |
| 4 - | Électronique du système support de " lecteur iPOD " |
| L'électronique n'est pas accessible. Seul un remplacement complet est possible. |
| Connecteur : vue d'ensemble du bornage, → Chapitre |
| 5 - | Haut-parleurs embarqués droit et gauche |
| Suivant équipement radio |
| 6 - | Autoradio -R- ou calculateur avec unité d'affichage pour autoradio et système de navigation -J503- |
