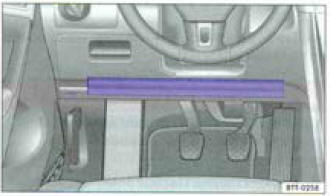

Fig. 62 Côté du conducteur : emplacement de montage du sac gonflable de genoux.

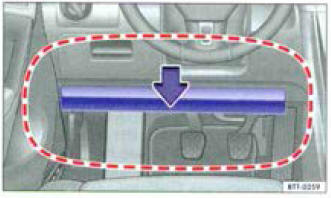

Fig. 63 Zone de déploiement du sac gonflable de genoux.
Lisez d'abord les informations d'introduction et les consignes de sécurité à la et tenez-en compte.
Le sac gonflable de genoux se trouve du coté conducteur dans la zone inférieure du lableau de bord. L'emplacement de montage est repéré par le monogramme "AIRBAG".
La zone entourée d'un cadre rouge fig. 63 se trouve dans la zone de déploiement du sac gonflable de genoux (zone de déploiement). C'est pourquoi vous ne devez jamais poser ou fîxer d'objet dans cette zone.
Avertissement |
Une fois déclenché, le sac gonflable se déploie
en quelques fractions de seconde et à très
grande vitesse.
|
Haut-parleurs de graves avant : dépose et repose
Nota
La dépose et la repose s'effectuent de façon identique des
côtés gauche et droit.
Dépose :
Avant de débuter les travaux de montage, exécuter les points
suivants :
- ...
Demi-arbre de roue avec joint homocinétique VL107 : désassemblage et
réassemblage
Outillage spécial, contrôleurs, appareils de
mesure et matériel nécessaires
Plaque d'appui -VW 401-
Plaque d'appui -VW 402-
Poinçon -VW 408 A-
Douille d'appui -VW 522-
Tendeur -40 - 204 A-
...
Boîtier de verrouillage : contrôle de fonctionnement
Contrôle du boîtier de verrouillage :
-
Introduire le pêne dans le boîtier de verrouillage jusqu'Ã
ce qu'il s'encliquette de façon audible. Contrôler, en tirant
fermement sur la sangle, si le mécanisme de verrouillage ...
