Revue Technique Automobile Volkswagen Golf 5: Cache de porte-serrure arrière : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Revêtements, insonorisants / Revêtement de coffre à bagages / Cache de porte-serrure arrière : dépose et repose

Dépose

Retirer le revêtement de plancher du véhicule.

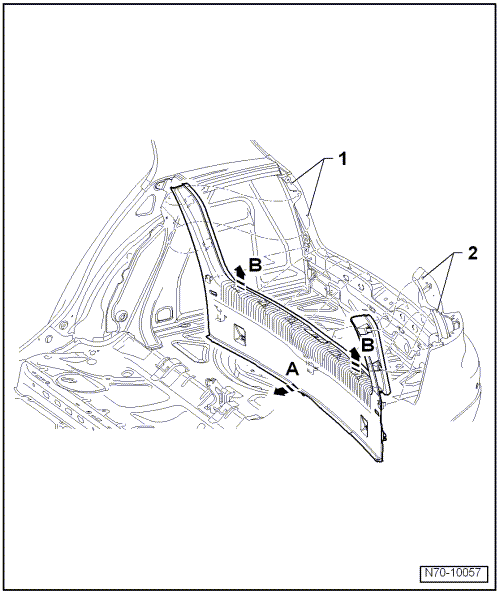

Détacher le cache, dans sa partie inférieure -flèche A-, de la carrosserie.
Retirer le cache des logements latéraux -1- et -2- situés dans la carrosserie.
Retirer le revêtement du porte-serrure en le tirant vers le haut -flèche B-.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Avant le montage, vérifier que les clips de fixation ne sont pas endommagés et les remplacer le cas échéant.
