Revue Technique Automobile Volkswagen Golf 5: Revêtement du dossier, cuvelage de siège baquet : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Revêtement du dossier, cuvelage de siège baquet : dépose et repose

  Nota
La dépose et la repose sont décrites pour le revêtement du dossier extérieur du côté gauche du véhicule. La dépose et la repose des autres revêtements de dossier s'effectuent de façon analogue.


Dépose

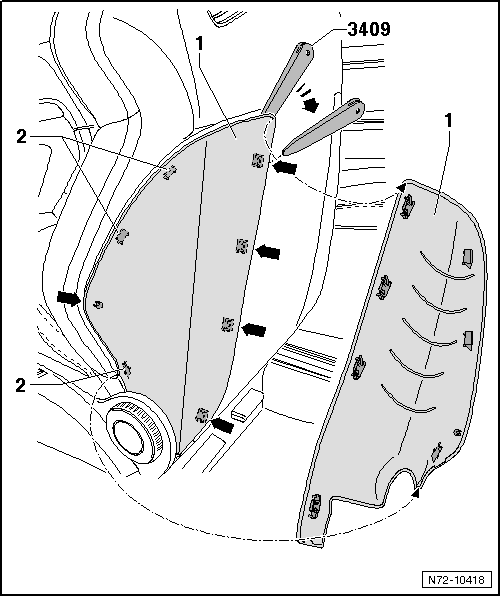

Détacher du dossier le revêtement de dossier -1- dans la zone des crantages -flèches- avec la cale de démontage -3409-.
Retirer légèrement le revêtement de dossier -1-. Extraire le revêtement de dossier dans la zone des guidages -2- hors des logements situés dans le dossier.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
