Nota
|
Dépose
|

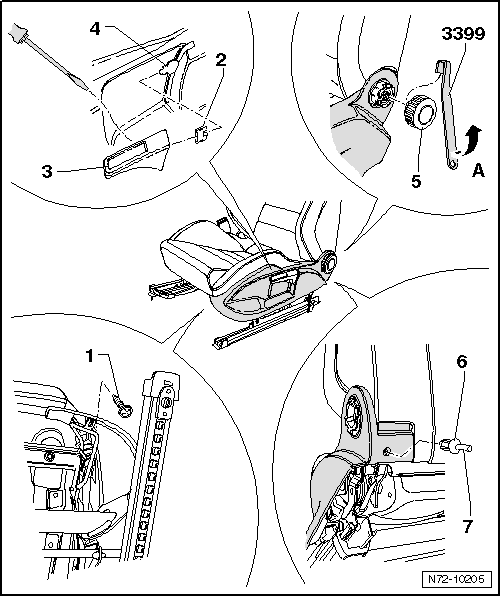

| - | Dévisser la vis -1- (2,5 Nm). |
| - | Soulever la poignée -3- et, à l'aide d'un petit tournevis, enfoncer la languette de tôle de l'agrafe de retenue -2- vers l'intérieur. Retirer la poignée du levier de réglage -4-. |
Nota| Par souci de clarté, l'agrafe de retenue est représentée déposée sur la figure. |
| - | Retirer l'agrafe de retenue -2- du levier de réglage -4-. |
| - | Faire prendre prise l'outil de montage -3399- derrière l'un des trois crantages de la molette de réglage du dossier -5-. |
| - | Soulever l'outil de montage -3399- vers l'extérieur -flèche A- et dégager ainsi du siège la molette de réglage du dossier. |
| - | Chasser la goupille de blocage -7- vers l'intérieur et retirer le clip de maintien -6-. |
| - | Détacher le revêtement -8- de ses logements sur le siège. |

Repose
| - | La repose s'effectue dans l'ordre inverse de la dépose. |
