Dépose
|

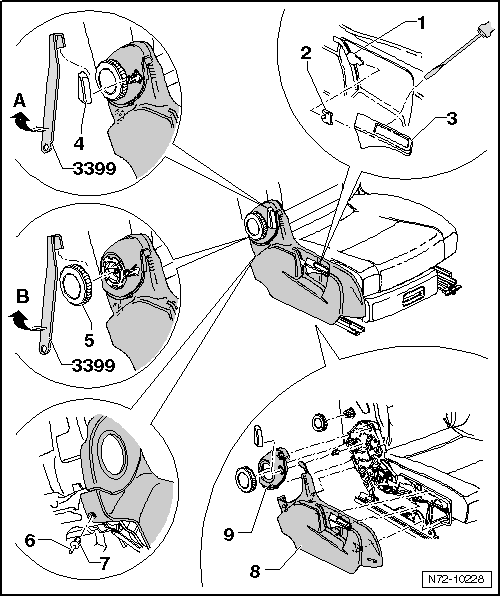

| - | Pousser la languette de tôle de l'agrafe de fixation -2- vers l'intérieur à l'aide d'un petit tournevis et retirer la poignée -3- du levier de réglage -1-. |
Nota| Par souci de clarté, l'agrafe de retenue est représentée déposée sur la figure. |
| - | Retirer l'agrafe de retenue -2- du levier de réglage -1-. |
| - | Faire prendre prise l'outil de montage -3399- derrière le levier -4- de déverrouillage du dossier. |
| - | Soulever l'outil de montage -3399- vers l'extérieur -flèche A- et désolidariser ainsi du siège le levier de déverrouillage du dossier. |
| - | Faire prendre prise l'outil de montage -3399- derrière un crantage de la molette de réglage du dossier -5-. |
| - | Soulever l'outil de montage -3399- vers l'extérieur -flèche B- et dégager ainsi du siège la molette de réglage du dossier. |
| - | Chasser la goupille de blocage -6- vers l'intérieur et retirer le clip de maintien -7-. |
| - | Retirer, dans le sens de la marche, le revêtement -8- des logements situés dans l'armature de siège. |
| - | Déposer le revêtement -9- de l'armature de siège. |
Repose
| - | La repose s'effectue dans l'ordre inverse de la dépose. |
