Revue Technique Automobile Volkswagen Golf 5: Coulisseau : dépose et repose (véhicules à 2 portes)

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Coulisseau : dépose et repose (véhicules à 2 portes)

Dépose
-  Déverrouiller le dispositif de réglage en longueur de siège.
-  Repousser le siège avant entièrement vers l'arrière jusqu'en butée.
-  Déverrouiller le siège avant avec la poignée de l'aide à l'accès à commande.
-  Basculer le dossier vers l'avant et déplacer au maximum le siège vers l'avant.
-  Dévisser du siège la vis arrière, côté tunnel.

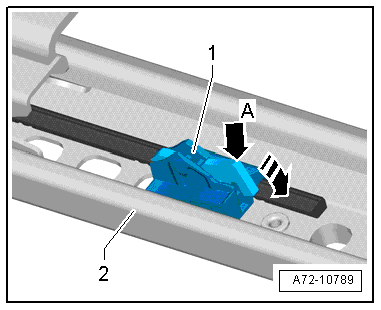

-  Pousser la commande à bascule -flèche A- du coulisseau dans le sens de la -flèche- et la déverrouiller.
-  Extraire du rail de siège -2- le coulisseau vers l'arrière -1- en le faisant légèrement basculer en direction du tunnel.

Repose

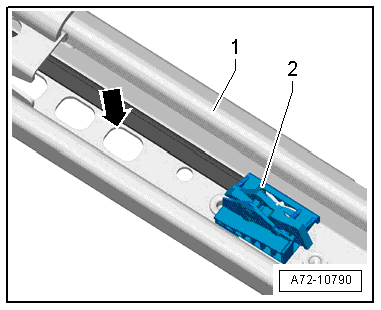

-  Mettre en place le coulisseau en le faisant légèrement basculer en direction du tunnel dans le rail de siège -1-.
-  Verrouiller le coulisseau dans le trou de crantage le plus en arrière -flèche-.
-  Serrer la vis arrière, côté tunnel du siège (40Nm).
-  Basculer le dossier vers l'arrière et déplacer en même temps le siège au maximum vers l'arrière (aide à l'accès).
-  Déverrouiller le dispositif de réglage en longueur et déplacer le siège avant dans la position souhaitée.
  Nota
Un réglage spécifique du coulisseau n'est pas nécessaire.
