Revue Technique Automobile Volkswagen Golf 5: Fiche pour connexion au secteur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage d`appoint / Chauffage d`appoint- Amplificateur de chaleur / Réchauffeur de moteur, électrique 230 V - dans d'autres pays aussi : 115 V / Fiche pour connexion au secteur : dépose et repose

Les travaux sur l'équipement électrique ne peuvent être effectués que par des personnes qui possèdent les compétences nécessaires.
ATTENTION !   ATTENTION !
Il y a risque de décharge électrique.
Le réchauffeur de moteur fonctionne sur le courant électrique domestique de 230 V ou de 115 V.
Avant de procéder à des interventions sur la prise du réchauffeur de moteur, débrancher la fiche secteur.
Dépose

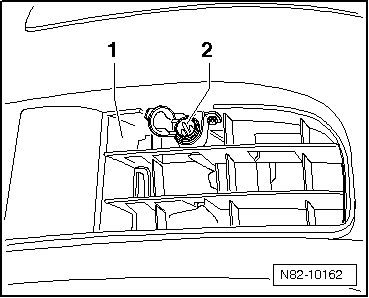

-  Retirer la grille d'entrée d'air -1- des crantages du bouclier de pare-chocs avant → Groupe de rép.63.
-  Dévisser les vis de la fiche -2- et désolidariser le câble de masse du longeron situé derrière.
-  Déposer l'insonorisant → Groupe de rép.50
-  Détacher le câblage électrique.
Repose
  Nota
Lors de la repose, veiller à ce que le couvercle de la fiche s'ouvre par le haut.
Le câblage électrique ne doit pas entrer en contact avec des composants très chauds, rotatifs ou présentant des arêtes vives.
Prudence !   Prudence !
Le câblage électrique risque de se rompre.
Au changement de charge, il se produit des mouvements entre le moteur et la carrosserie.
Poser le câblage électrique en arc de cercle entre le moteur et la carrosserie.
