Revue Technique Automobile Volkswagen Golf 5: Chauffage stationnaire/d'appoint : vue d'ensemble des emplacements de montage

Revue Technique Automobile Volkswagen Golf 5 / Chauffage d`appoint / Chauffage d`appoint- Amplificateur de chaleur / Chauffage stationnaire/d'appoint / Chauffage stationnaire/d'appoint : vue d'ensemble des emplacements de montage

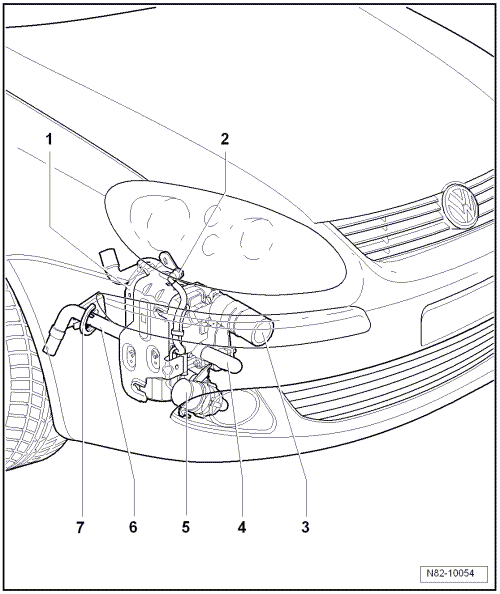

1 -  Chauffage stationnaire/d'appoint Thermo Top V/Vlies
Avec calculateur de chauffage d'appoint -J364-
Déposer → Chapitre
2 -  Conduite de carburant à raccord rapide
3 -  Silencieux d'admission
Déposer et reposer → Chapitre
4 -  Système d'échappement
Déposer et reposer → Chapitre
5 -  Pompe de circulation -V55-
Déposer et reposer → Chapitre
6 -  Tuyau d'échappement
  Nota
La figure représente la version avec un tuyau d'échappement court.
7 -  Protection antifrottement
Chauffage stationnaire/d'appoint
...

Chauffage stationnaire/d'appoint : dépose et repose
  Nota En cas de remplacement du Thermo Top V/Vlies, il faut auparavant raccorder le lecteur de diagnostic (ou modèles successeurs), puis appeler la fon ...
