Revue Technique Automobile Volkswagen Golf 5: Réparation de boîtiers de connexion à technique de borne guillotine

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique - Informations générales / Câblages / Câblages et connecteurs : réparation / Réparation de boîtiers de connexion à technique de borne guillotine

  Nota

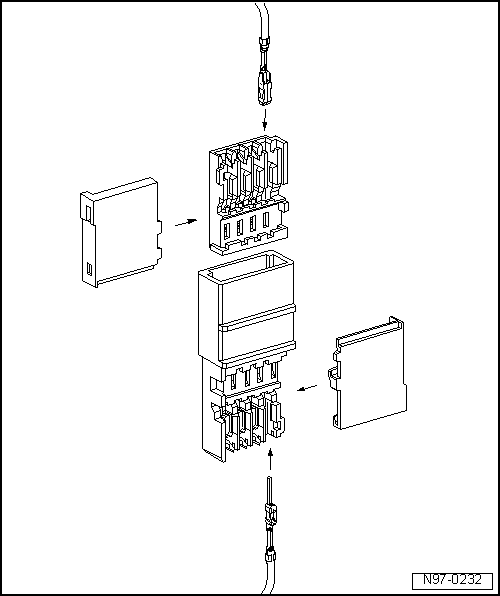

Pour des raisons techniques, les boîtiers de connexion répondant à la technique de borne guillotine ne peuvent être livrés qu'avec des raccords à borne guillotine insérés.
S'ils ne sont pas nécessaires, ces raccords peuvent être retirés, comme c'est le cas pour tout autre boîtier de connexion.
Des câbles de réparation dotés d'emblée des contacts correspondants sertis peuvent être livrés → Catalogue de pièces de rechange (ETKA).

Montage des raccords isolants monofils
  Nota Les raccords isolants monofils empêchent l'infiltration d'eau et de saleté dans le boîtier de connexion. Ils sont montés notamment dans ...

Remarques sur le déverrouillage et le désassemblage des boîtiers de connexion
  Nota Tenir compte des indications générales concernant la réparation de l'équipement électrique → Chapitre. ...
