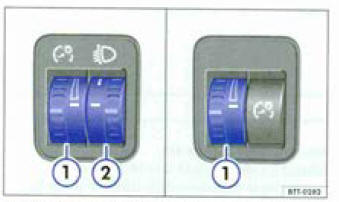

Fig. 73 A côté du volant : molettes du rhêoitat d'éclairage des codrans et
des commandes (1) et du réglage du site des projecteurs (2)
(1) Rhéostat d'éclairage des cadrans et des commandes
Lorsque l'éclairage est allumé, la luminosité de l'éclairage des cadrans et des commandes peut être réglée en continu en tournant la molette => fig, 73(1)
(2) Réglage du sito des projecteur"
Selon la valeur réglée, le réglage du site des projecteurs (2) adapte en continu les faisceaux lumineux des projecteurs à l'état dé charge du véhicule. Le conducteur bénéficie ainsi d'une visibilité optimale et les automobilistes venant en sens inverse ne sont pas éblouis.
Les projecteurs ne peuvent être réglés que si les feux de croisement sont allumés.
Pour effectuer le réglage, tournez la molette (2)

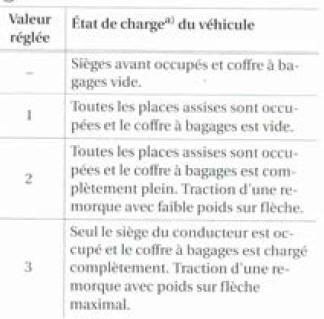

a)En cas d`autres chargements du véhicule, des positions intermédiaires peuvent également être choisies.
Réglage dynamique du site des projecteurs
Sur les véhicules dotés du réglage dynamique du site des projecteurs, la molette (2) est supprimée, le site des projecteurs s'adapte automatiquement à l'état de charge du véhicule lors de l'allumage des projecteurs.
Avertissement
Revêtement de passage de roue, véhicules 4 portes : dépose et repose
Nota
La dépose et la repose sont décrites pour le côté gauche du
véhicule. La dépose et la repose pour le côté droit s'effectuent
de façon analogue.
Dépose
Déposer la banquette ...
Porte-fusée et bras longitudinal : vue d'ensemble du montage (transmission
intégrale, berceau en acier et porte-fusée en aluminium)
La -flèche- indique le sens de la
marche.
1 -
Palier de fixation
2 -
Cache
3 -
Vis
M12 x 1,5 x 80
90 Nm et serrage angulaire de 90
Remp ...
Recherche de fuites à l'air comprimé ou à l'azote dans le circuit
frigorifique
Nota
Un défaut d'étanchéité peut par ex. être détecté en
établissant dans le circuit frigorifique une pression de 15 bars
maximum à l'aide d'air comprimé et nettoyé ou d'azote
→ Chapitre. Si le défaut d'étanchéité ...
