La prise de courant de dispositif d'attelage doit être reliée au réseau de bord du véhicule tracteur conformément aux instructions du fabricant.
Lors du montage, tenir compte des schémas de parcours du courant correspondants ou des instructions de montage du fabricant du dispositif d'attelage.


Prise de courant du dispositif d'attelage à "7 broches"

Si, dans le cas d'une prise du dispositif d'attelage à "7 broches", plus de consommateurs électriques que prévus doivent être raccordés, il est nécessaire de monter une deuxième prise à "7 broches". L'affectation des broches doit ensuite être réalisée conformément à la norme DIN ISO 1724 de la manière suivante :
1 - Clignotant gauche
2 - Feu arrière de brouillard
3 - Masse
4 - Clignotant droit
5 - Feu rouge arrière, feu de gabarit, feu de plaque de police, côté droit
6 - Feu stop
7 - Feu rouge arrière, feu de gabarit, feu de plaque de police, côté gauche

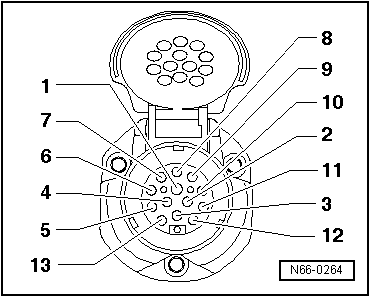

Prise de courant du dispositif d'attelage à "13 broches"

La prise de courant du dispositif d'attelage à "13 broches" permet de disposer des feux de recul, du "courant permanent" et du câble de charge sur la remorque. Si vous souhaitez par ex. monter un porte-vélo ou tracter une caravane avec votre véhicule, nous vous recommandons d'utiliser systématiquement une prise de courant du dispositif d'attelage à "13 broches".

L'affectation des broches doit être effectuée conformément à la norme DIN ISO 11446 de la manière suivante :
1 - Clignotant gauche
2 - Feu arrière de brouillard
3 - Masse pour circuit électrique 1 à 8
4 - Clignotant droit
5 - Feu rouge arrière droit
6 - Feu stop
7 - Feu rouge arrière gauche
8 - Feu de recul
9 - Borne 30 (plus permanent)
10 - Borne 15 (charge de la batterie de remorque)
11 - Libre
12 - Libre
13 - Masse pour borne 15/30
