Revue Technique Automobile Volkswagen Golf 5: Pression et point d'ébullition

Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Climatiseur - Généralités / Principes de base de la technique de climatisation / Pression et point d'ébullition

Le point d'ébullition d'un liquide, tel qu'il figure dans les tableaux, se réfère toujours à une pression atmosphérique de 1 bar. Lorsque la pression s'exerçant sur un liquide varie, son point d'ébullition est décalé.
L'on sait par ex. que plus la pression est faible, plus la température d'ébullition de l'eau est basse.
Si l'on considère les courbes de pression de vapeur de l'eau et du fluide frigorigène R134a, on s'aperçoit par ex. qu'à pression constante, la vapeur passe à l'état liquide sous l'effet d'une baisse de la température (dans le condenseur) ou bien qu'une diminution de la pression provoque la transition de l'état liquide à l'état de vapeur du fluide frigorigène (évaporateur).

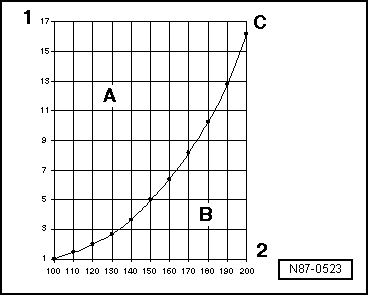

Courbe de pression de vapeur de l'eau
A -  liquide
B -  gazeux
C -  Courbe de pression de vapeur de l'eau
1 -  Pression exercée sur le liquide en bar (pression absolue)
2 -  Température en C

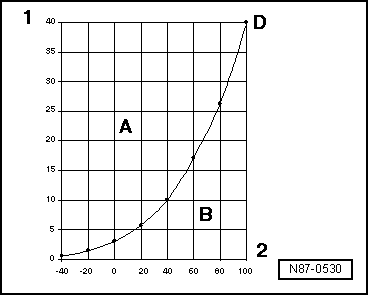

Courbe de pression de vapeur du fluide frigorigène R134a
A -  liquide
B -  gazeux
D -  Courbe de pression de vapeur du fluide frigorigène R134a
1 -  Pression exercée sur le liquide en bar (pression absolue)
2 -  Température en C

Notions élémentaires de physique
On retrouve, pour les fluides frigorigènes destinés au climatiseur, les quatre états physiques connus de l'eau. 1 -  gaz (invisible ...

Tableau de pression de vapeur du fluide frigorigène R134a
Pour chaque fluide frigorigène, un tableau de pression de vapeur est publié dans les ouvrages destinés aux techniciens frigoristes. Ce tableau indique quelle press ...
