Revue Technique Automobile Volkswagen Golf 5: Prétraitement de la surface de collage lors du remplacement de pavillons soudés au laser

Revue Technique Automobile Volkswagen Golf 5 / Peinture : informations générales / Indications générales / Prétraitement de la surface de collage lors du remplacement de pavillons soudés au laser

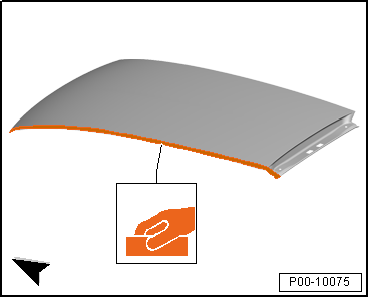

  Poncer à sec la peinture primaire de la surface de collage du pavillon → Repère jusqu'à ce qu'elle soit à blanc à l'aide de papier abrasif P180.

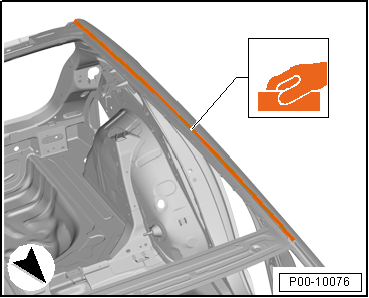

Poncer à sec la surface de collage des hauts de caisse → Repère jusqu'à ce qu'elle soit à blanc à l'aide de papier abrasif P180.
  Nota
Appliquer une couche de primaire réactif à 2 composants -LHV 043 000 A2- sur les zones poncées jusqu'à la tôle sans passer sur les collages de la carrosserie → Repère et ensuite appliquer de l'apprêt performance HS bicomposant.
Nettoyer les zones de collage avec du produit antisilicone.
Remplacer le pavillon → Carrosserie centrale, pavillon, cadre; Groupe de rép.51.

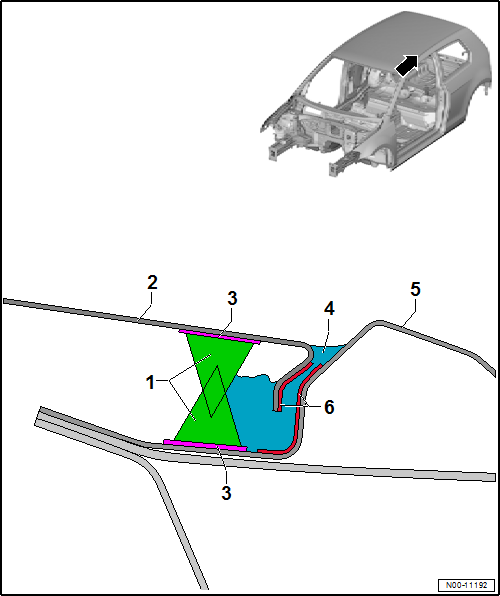

1 -  Colle bicomposant pour glaces
2 -  pavillon
3 -  Primer sur verre/primer sur peinture
4 -  Colle bicomposant pour carrosseries
5 -  Haut de caisse/panneau latéral
6 -  Zone poncée à blanc
