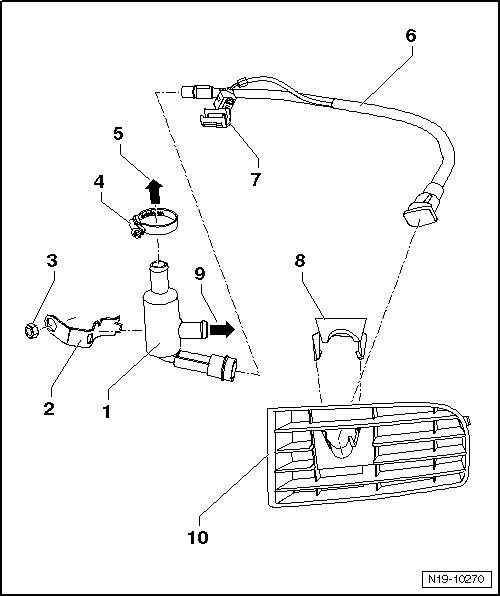

Revue Technique Automobile Volkswagen Golf 5: Préchauffage du moteur : vue d'ensemble du montage pour MPI 1,6 l MPI, FSI 2,0 l, TDI 1,9 l

Revue Technique Automobile Volkswagen Golf 5 / Chauffage d`appoint / Chauffage d`appoint- Amplificateur de chaleur / Réchauffeur de moteur, électrique 230 V - dans d'autres pays aussi : 115 V / Préchauffage du moteur : vue d'ensemble du montage pour MPI 1,6 l MPI, FSI 2,0 l, TDI 1,9 l

1 -  Préchauffage du moteur
2 -  Support
3 -  Écrou
40 Nm
4 -  Collier
5 -  Vers le tuyau de liquide de refroidissement
6 -  Câble d'alimentation 220 V ou 115 V
7 -  Verrouillage
8 -  Support
9 -  Vers la durite située sur la partie supérieure du radiateur
10 -  Grille d'aération gauche

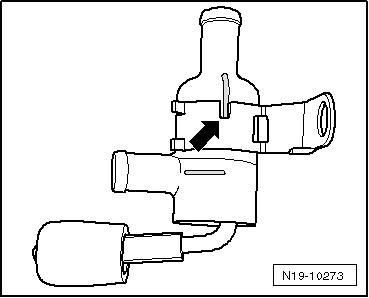

Position de montage de l'élément chauffant
Tenir compte de l'ergot -flèche-.

Règles de propreté pour les interventions sur le réchauffeur de moteur
Nettoyer à fond les points de raccord et la zone avoisinante avant de dévisser/détacher les pièces. Placer les pièces déposées sur une s ...
