Revue Technique Automobile Volkswagen Golf 5: Porte : réglage des jeux d'ouverture
Outillage spécial, contrôleurs,
appareils de mesure et matériel nécessaires |
|
|
|

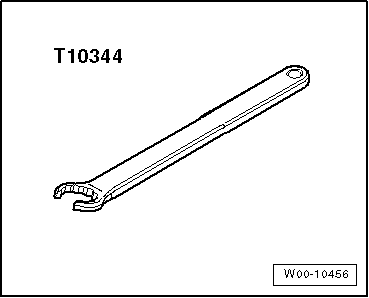

Clé à œil ouverture 15 -T10344- |
|
|
|
ATTENTION !

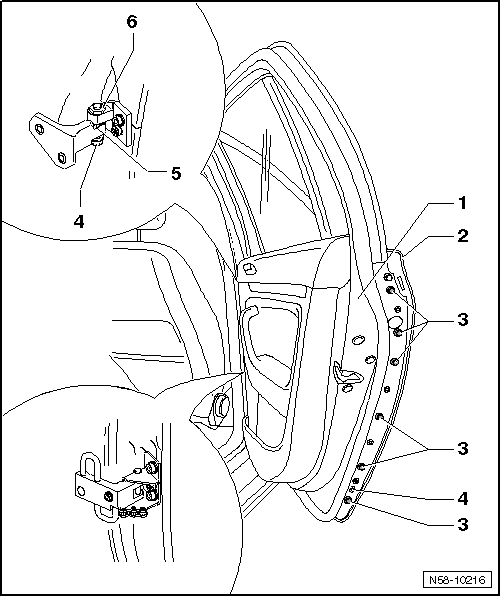

Sur les véhicules produits jusqu'à 01/2004, il ne faut pas
desserrer la vis du pivot excentrique -4-
ni utiliser le pivot excentrique -6-
pour procéder au réglage de la porte. |
|
- |
Respecter les jeux d'ouverture de la porte avant
→ Groupe de rép.00. |
Les réglages s'effectuent par l'intermédiaire du pivot excentrique
-7-. |
D'autres mesures telles que l'ajustage des portes vers le haut n'ont
aucun effet. Lors d'une pression ultérieure, la porte s'affaisse de
nouveau. |
- |
Desserrer la vis du pivot excentrique -4-. |
- |
Déplacer le pivot excentrique -6- Ã
l'intérieur de la plage de réglage -5- Ã
l'aide de la clé polygonale de 15 -T10344-. |
- |
Avant de contrôler le réglage, serrer la vis
-4-. |
Si la capacité de réglage est insuffisante, il est possible
d'adapter la tôle extérieure de porte -2-. |
- |
Desserrer les vis -3- et décaler la
tôle extérieure de porte -2-. |
- |
Serrer les vis -3-
→ Chapitre. |
Nota
La porte est correctement réglée lorsqu'elle présente un jeu
d'ouverture régulier sur tout le pourtour quand elle est fermée,
lorsqu'el ...
Pour régler correctement la porte à ras de l'aile, jouer sur les vis
-2, 3, 4, 5 et 6- de la charnière de porte.
Pour cette opération, utiliser la clé de réglage des ...
