Revue Technique Automobile Volkswagen Golf 5: Porte-gicleurs : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Essuie- glace et lave- glace / Lave-projecteurs / Porte-gicleurs : dépose et repose

Dépose :
Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
Extraire du bouclier de pare-chocs le gicleur en même temps que le capuchon -1- jusqu'en butée.

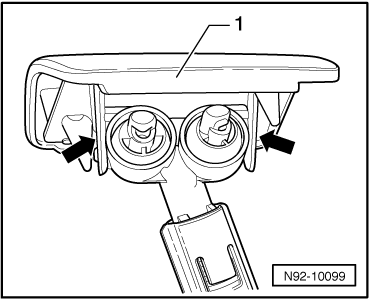

Déclipser le cache -1- de ses paliers -flèches- sur le porte-gicleurs.

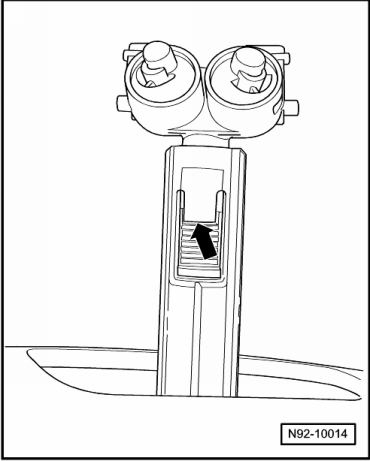

Soulever légèrement le crochet de fixation -flèche- et extraire le porte-gicleurs.
Repose :
  Nota
Les crans situés sur le porte-gicleurs permettent de régler la force de traction du capuchon de gicleur sur le bouclier de pare-chocs. Si le porte-gicleurs n'est pas suffisamment enfoncé, le capuchon ne se ferme pas. Des porte-gicleurs trop enfoncés risquent de déformer le capuchon et le bouclier de pare-chocs.
Enfoncer le porte-gicleurs dans le cylindre alternatif jusqu'à ce qu'il s'encliquette.
Monter le capuchon sur le porte-gicleurs et faire descendre le cylindre alternatif.
Vérifier que le capuchon est correctement positionné sur le bouclier de pare-chocs.
Si nécessaire, régler le siège du capuchon en déplaçant le porte-gicleurs d'un ou plusieurs crans vers le haut ou vers le bas sur le cylindre alternatif.
Une fois les travaux de montage terminés, purger le lave-projecteurs → Chapitre.
Contrôler les gicleurs de lave-projecteurs et les régler si nécessaire → Chapitre.


Gicleurs de lave-projecteurs : réglage

Lave-projecteurs : purge

Après des travaux de montage ou lors de la première mise en service, il faut purger le lave-projecteurs pour garantir un parfait fonctionnement des cylindres alternatifs et des gicleurs.
Remplir le réservoir de liquide de lave-glace et de lave-projecteurs.
Lancer le moteur.
Mettre les projecteurs sur " ON ".
Actionner plusieurs fois le lave-projecteurs (3 à 5 impulsions pour une durée de 3 secondes à chaque fois).
Répéter la purge si nécessaire jusqu'à ce que les cylindres alternatifs et les gicleurs fonctionnent parfaitement.


Raccords rapides des conduites de liquide de lave-glace

Directives et remarques concernant ce chapitre : voir Manuel de Réparation " Équipement électrique - Informations générales ". Pour des raisons techniques, un lien vers ce Manuel de Réparation n'est pas possible pour l'instant. Sélectionner manuellement le Manuel de Réparation " Équipement électrique - Informations générales " dans ELSA

Réparation des flexibles

Directives et remarques concernant ce chapitre : voir Manuel de Réparation " Équipement électrique - Informations générales ". Pour des raisons techniques, un lien vers ce Manuel de Réparation n'est pas possible pour l'instant. Sélectionner manuellement le Manuel de Réparation " Équipement électrique - Informations générales " dans ELSA.

Essuie-glace et lave-glace : couples de serrage

Assemblages vissés   Couples de serrage
Moteur d'essuie-glace sur cadre support d'essuie-glace M6  8 Nm
Manivelle de moteur sur arbre de moteur d'essuie-glace M8 18 Nm
Cadre support d'essuie-glace sur carrosserie M6  8 Nm
Bras d'essuie-glace avant sur arbre de moteur d'essuie-glace M8 20 Nm
Réservoir de liquide de lave-glace et de lave-projecteurs M6  8 Nm
Bras d'essuie-glace arrière sur arbre de moteur d'essuie-glace arrière M8 12 Nm
Moteur d'essuie-glace arrière sur hayon M6  8 Nm
Cylindre alternatif de gicleurs sur le bouclier de pare-chocs avant   4,5 Nm
Cylindre alternatif de gicleurs : dépose et repose
Dépose : -  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact. ...
