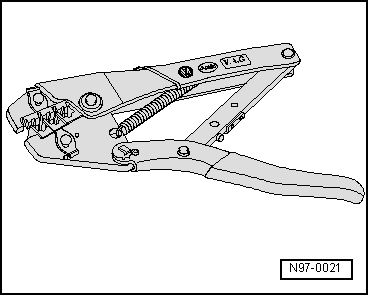

La pince à sertir sans insert -VAS 1978/1-, combinée à l'insert pour pince à sertir -VAS 1978/2-, fait partie intégrante de la caisse pour réparation des câblages -VAS 1978- et est utilisée pour le sertissage des manchons à sertir lors de la réparation des câblages.

Couleur du manchon à sertir Couleur de l'encoche à sertir Section de câble
jaune jaune              0,35 mm2
rouge rouge 0,5 mm2 - 1,0 mm2
bleu bleu 1,5 mm2 - 2,5 mm2
jaune jaune 4,0 mm2 - 6,0 mm2

  Nota
Pour le sertissage des manchons, il est également possible d'utiliser la pince à sertir (élément de base) -VAS 1978/1-2- en liaison avec les têtes interchangeables -VAS 1978/1-1- ou -VAS 1978/2A- → Chapitre.
Veiller impérativement à utiliser l'encoche à sertir appropriée au manchon utilisé.
L'isolant du câble ne doit pas être serti.
