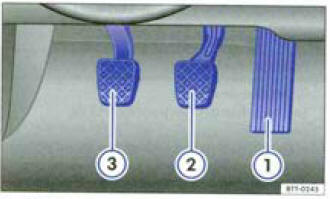

Fig. 121 Pédales sur véhicules avec boite de vitesses mécanique (1) :accélérateur,
(2) pédale de frein, (3) pédale d'embrayage

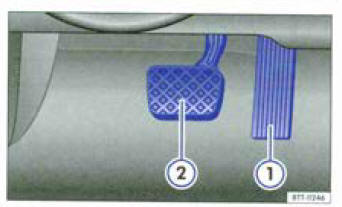

Fig. 122 Pédales sur véhicules avec boite automatique : (1) accélérateur, (2)
pédale de frein
I utilisation et la liberté do mouvement de toutes les pédales ne doivent on aucun cas être entravées par dos objets ou des tapis de sol.
N' utilise/ que des lapis de sol laissant la zone du pédalier libre cl étant fixés au plancher sans risque do glisser.
En cas do défaillance d'un circuit de freinage, vous devez, enfoncer la pédale de frein plus profondément que d habitude pour obtenir l'immobilisation du véhicule.
Avertissement
Les objets se trouvant dans le plancher coté conducteur peuvent entraver l'actionnement des pédales. Il peut s'ensuivre des accidents et des blessures graves.
