Revue Technique Automobile Volkswagen Golf 5: Outils

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, verrouillage central / Porte avant / Outils

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

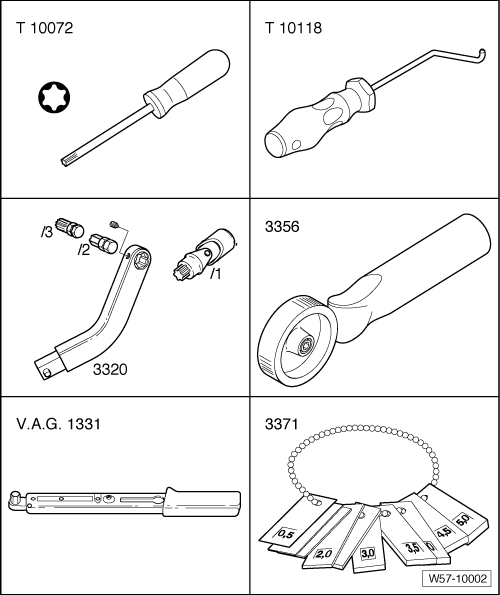

Clé à douille -T 10072-
Dispositif de montage et de démontage -T 10118-
Clé de réglage des portes -3320-
Cardan de 3320 -3320/1-
Embout de vissage de 3320 -3320/2-
Embout de vissage de 3320 -3320/3-
Galet presseur pour insonorisant de porte -3356-
Clé dynamométrique 5 à 50 Nm -V.A.G 1331-
Gabarit de réglage -3371-

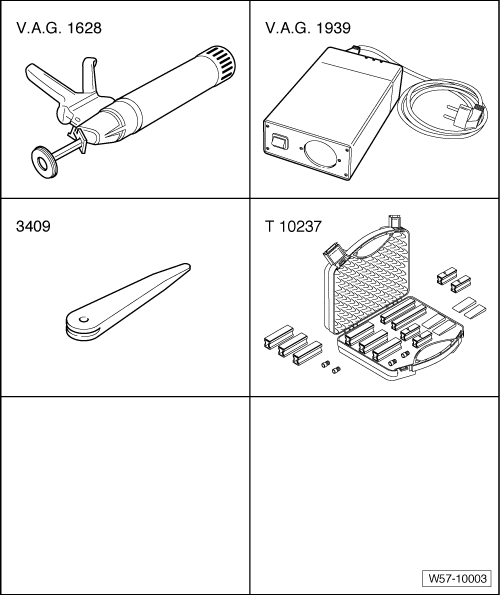

Pistolet à cartouche -V.A.G 1628-
Appareil de chauffage à cartouches -V.A.G 1939 A-
Coin de démontage -3409-
Jeu d'outils de montage -T 10237-

Matériaux

  Colle monocomposant pour glaces
DH 009 100 01 → Remarque → Remarque
Primaire pour verre/primaire pour peinture
D 009 200 02 → Remarque
Solvant de nettoyage
D 009 401 04 → Remarque
Applicateur pour primer
D 009 500 25 → Remarque
Kit de réparation de porte
D 438 520 A2 → Remarque

1)  Les ingrédients sont conservés dans la boîte D 004 700.
2)  Tenir compte de la durée minimale de durcissement → Chapitre.
3)  Chauffer avec l'appareil de chauffage à cartouches -V.A.G 1939- en suivant les instructions du fabricant.
4)  Boîte en carton contenant 10 feuilles avec 15 bandes adhésives chacune
