Revue Technique Automobile Volkswagen Golf 5: Moteur : repose

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Moteur assemlé, cylindres, carter / Moteur : repose

Pour la repose, procéder dans l'ordre inverse de la dépose en tenant compte des éléments suivants :
Prudence !   Prudence !
Lors de tous les travaux de montage, surtout dans le compartiment moteur pour des raisons d'encombrement, tenir compte de ce qui suit :
Agencer toutes les conduites (par ex. pour carburant, système hydraulique, système de réservoir à charbon actif, liquide de refroidissement, fluide frigorigène, liquide de frein, dépression) et tous les câbles de façon à rétablir l'agencement initial.
Veiller à ménager un écart suffisant par rapport à tous les composants mobiles ou chauds afin d'éviter tout endommagement sur les câbles et conduites.
Véhicules à boîte mécanique
-  Contrôler l'usure de la butée de débrayage et la remplacer si nécessaire.
-  Graisser légèrement de G 000 100 la butée de débrayage, la douille de guidage de la butée de débrayage et la denture de l'arbre primaire.
-  Vérifier si les manchons d'ajustage destinés au centrage moteur/boîte se trouvent dans le bloc-cylindres ; si nécessaire, les mettre en place.

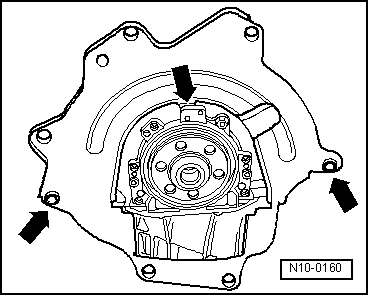

-  Accrocher la plaque intermédiaire au flasque d'étanchéité et la faire glisser sur les manchons d'ajustage -flèches-.
-  En rentrant l'ensemble moteur-boîte par pivotement, veiller à ménager une garde suffisante par rapport aux demi-arbres de roues.
-  Ajuster le palier du moteur sans contrainte en lui imprimant des secousses.
  Nota
Couples de serrage du support de l'ensemble moteur-boîte → Chapitre.
-  Reposer les demi-arbres de roues : → Suspension, essieux, direction; Groupe de rép.40.
Véhicules avec climatiseur
-  Reposer le compresseur de climatiseur : → Chauffage, climatiseur; Groupe de rép.87.
-  Reposer la courroie multipistes → Chapitre.
Suite des opérations pour tous les véhicules
-  Connexions électriques et agencement des câbles : → Ã‰quipement électrique; Groupe de rép.97.
-  Reposer le cylindre récepteur de l'embrayage hydraulique : → Boîte mécanique 02T à 5 vitesses; Groupe de rép.30.
-  Monter la commande des vitesses : → Boîte mécanique 02T à 5 vitesses; Groupe de rép.34.
-  Reposer le carénage sous moteur.
-  Faire l'appoint de liquide de refroidissement → Chapitre.
-  Reposer le filtre à air → Chapitre.
-  Reposer la batterie et le support de la batterie → Ã‰quipement électrique; Groupe de rép.27.
-  Tenir compte des mesures nécessaires à prendre lorsque la batterie a été reconnectée → Ã‰quipement électrique; Groupe de rép.27.
-  Brancher le lecteur de diagnostic.
-  Effacer les valeurs autoadaptatives et adapter le calculateur du moteur à l'unité de commande de papillon et à la soupape de recyclage des gaz -N18- → Lecteur de diagnostic" Fonctions assistées ".
-  Effectuer le contrôle des systèmes du véhicule → Lecteur de diagnostic" Assistant de dépannage ".
-  Terminer le contrôle de systèmes véhicules pour effacer automatiquement les défauts éventuellement enregistrés du fait du montage.
Tenir compte des mesures de sécurité valables pour un essai sur route.
-  Effectuer un essai sur route.
-  Ensuite, effectuer de nouveau le contrôle des systèmes du véhicule et éliminer les défauts éventuels.


Couples de serrage

Assemblage vissé   Couple de serrage
Vis, écrous M 6 10 Nm
  M 8 20 Nm
  M 10 45 Nm
  M 12 60 Nm
Tuyau d'échappement sur collecteur d'échappement   40 Nm

  Nota
Couples de serrage du support de l'ensemble moteur-boîte → Chapitre.
