Revue Technique Automobile Volkswagen Golf 5: Molette de réglage du site des projecteurs -E102- et rhéostat d'éclairage des cadrans et des commandes -E20- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Lampes et commutateurs dans le tableau de bord / Molette de réglage du site des projecteurs -E102- et rhéostat d'éclairage des cadrans et des commandes -E20- : dépose et repose

  Nota
La molette de réglage du site des projecteurs -E102- et le rhéostat d'éclairage des cadrans et des commandes -E20- constituent une unité fonctionnelle.
Dépose :
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.
-  Déposer la commande d'éclairage → Chapitre.
-  Déposer le rangement situé côté conducteur → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

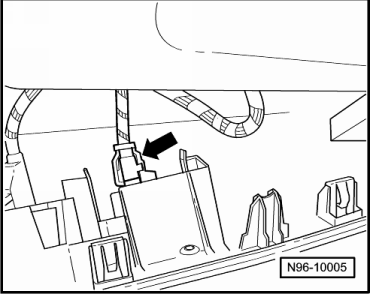

-  Débrancher le connecteur -flèche-.

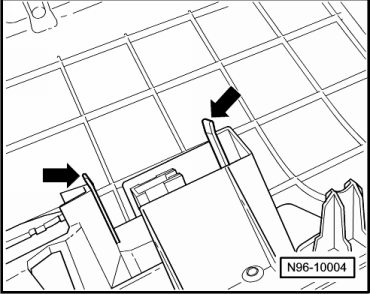

-  Déverrouiller les ergots de fixation -flèches- et retirer la molette et le rhéostat.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
