Ce sont toujours les papiers officiels du véhicule qui font foi. Toutes les indications contenues dans la présente brochure s'appliquent au modèle de base. L'étiquette d'identification du véhicule dans le Plan d'entretien ainsi que les papiers officiels du v éhicule indi quent de quel moteur celui-ci est équipé.
Les valeurs indiquées peuvent être différentes si vorte véhicule comporte des options ou corres pond a un autre niveau d`équipement ou s`il s`agit d un véhicule spécial.
Les valeurs de poids à vide indiqué dans le tableau cs- aptès s'appliquent aux véhicules en ordre de marche avec conducteur (75 kg |)fluides dont le resetvoir à carburant rempli à 90%, outillage de bord et roue secours le cas échéant. Le poids à vide indiqué augmente en raison de certaines options et de l`installation d`accessoires en deuxième monte, ce qui réduit d`autant la charge utile possible. Détermination du poids total autorisé en charge.
La charge se compose des poids suivants :

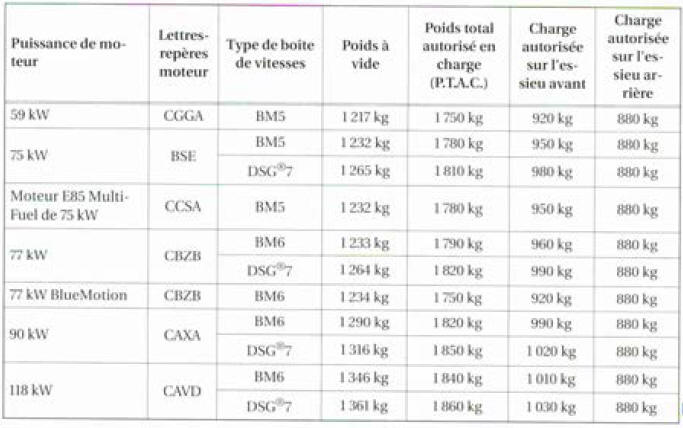

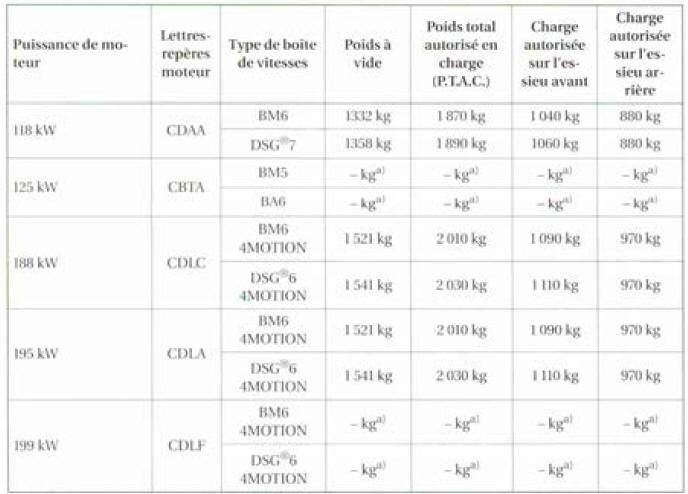

Motours à essence
a) Dunnées non encore disponibles au moment de la mise sous presse.

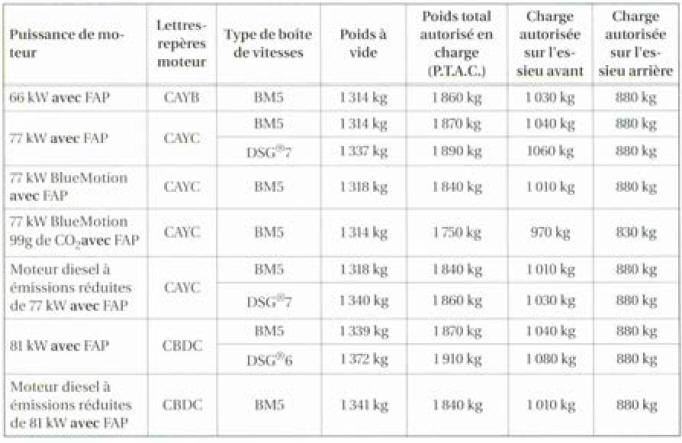

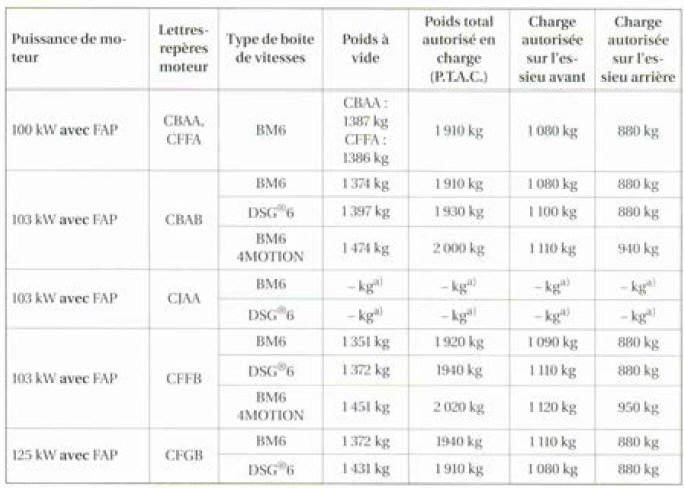

Moteurs diesel
a) Données non encore disponibles au moment de la mise sout presse.

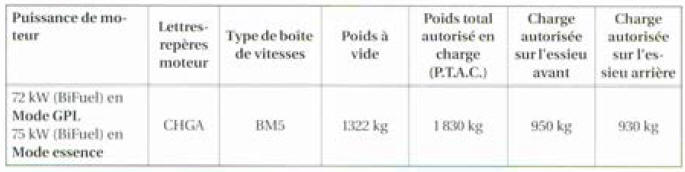

Moleur GPL
Avertissement
Si les poids et les charges sur essieux maximum indiqués sont dépassés, des accidents peuvent avoir lieu.
Avis
Si les poids et les charges sur essieux maximum indiqués sont dépassés, des endommagements importants sur le véhicule peuvent avoir lieu.
Circulation avec un véhicule chargé
Coffre à bagagesCache de zone de plancher, côté conducteur : dépose et repose
Dépose
-
Couper le contact d'allumage.
-
Dévisser les deux vis -1- (1,5 Nm).
-
Dégager le cache de ses logements et débrancher le câblage de
l'éclaireur de plancher.
...
Capteur de qualité d'air -G238- : dépose et repose
Nota
Le capteur de qualité d'air -G238- est monté dans le sens de
la marche, du côté avant droit, sur la grille d'aération dans le
caisson d'eau.
Le capteur de qualité d'air -G238- est un composant
élect ...
Synoptique des cadrans
Fig. 8 Combiné d'instruments dons le tableou de bord.
Lisez d'abord les informations d'introduction et les consignes de sécurité à
la et tenezen
compte.
Explications relatives aux cadrans fig.8:
1 et 7
Touches de réglage de la montreAppuyez sur ...
