Revue Technique Automobile Volkswagen Golf 5: Miroir de courtoisie avec éclairage (côté passager avant) -W14- et miroir de courtoisie avec éclairage (côté conducteur) -W20- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Plafonniers et commandes dans le ciel de pavillon / Miroir de courtoisie avec éclairage (côté passager avant) -W14- et miroir de courtoisie avec éclairage (côté conducteur) -W20- : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Coin de démontage -VAS 3409-
  Nota
Pour la dépose et la repose de composants situés bien en vue (commandes, caches, revêtements, etc.), recouvrir de ruban adhésif de commercialisation courante les zones sur lesquelles on prend appui pour faire levier avec un outil (cale de démontage -VAS 3409- ou tournevis).
La dépose et la repose des deux lampes s'effectuent de façon identique et sont décrites pour une seule lampe.
Dépose :
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.

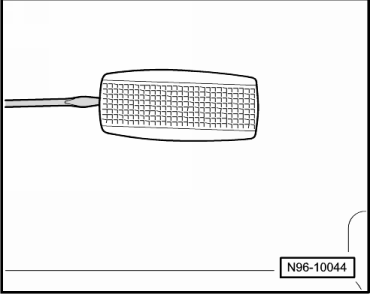

-  Extraire avec précaution l'éclaireur du revêtement de pavillon en faisant levier avec la cale de démontage -VAS 3409- ou un tournevis.

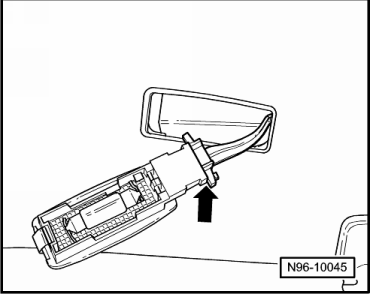

-  Débrancher le connecteur -flèche-.
Remplacement de l'ampoule :

-  Enfoncer la languette de contact -1- du plafonnier dans le sens de la flèche et retirer la lampe navette -2- de sa douille.
-  Remplacer la lampe navette (12 V, 5 W).
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
