Revue Technique Automobile Volkswagen Golf 5: Maniement et transport de la colonne de direction
ATTENTION !
| Il faut respecter impérativement le maniement
correct de la colonne de direction. |
| Un maniement incorrect de la colonne de direction
peut entraîner des endommagements de la colonne de
direction et, par conséquent, un risque pour la
sécurité. |
|
|
|
|

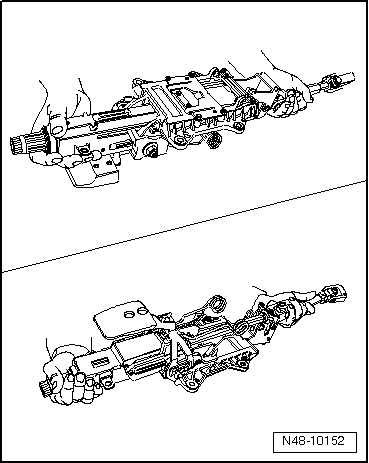

| Maniement et transport corrects de la colonne de direction |
| Transporter la colonne de direction en la tenant par les deux mains. |
| Saisir la colonne de direction par le tube-enveloppe supérieur et
dans la zone du joint de cardan supérieur. |

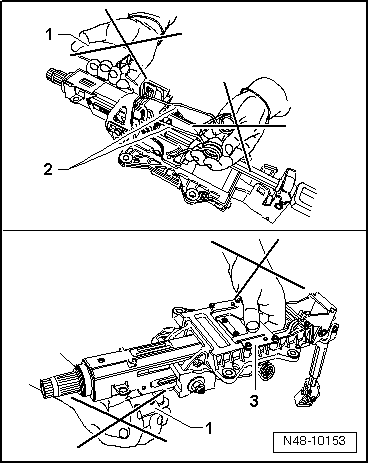

| Maniement incorrect de la colonne de direction |
| Le fait de porter la colonne de direction sur les pièces suivantes
entraîne son endommagement prématuré : |
| 2 - |
Ressorts compensateurs de poids |
| 3 - |
Élément de déformation |

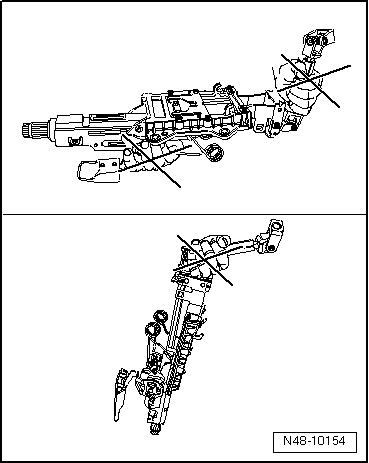

| Maniement incorrect de la colonne de direction entraînant un risque
pour la sécurité |
| Les maniements indiqués ci-après entraînent l'endommagement des
douilles de joint de cardan du palier inférieur de la colonne de
direction : |
| Transport de la colonne de direction en la tenant par une main sur
le demi-arbre de roue. |
| Fléchissement des joints au-delà de 90. |
Colonne de direction : contrôle de l'état
| - |
Contrôler si certaines pièces de la colonne de direction ne
sont pas endommagées. |
| Contrôle du fonctionnement |
| - |
Contrôler s'il est possible de tourner la colonne de
direction facilement et sans qu'elle accroche. |
| - |
Contrôler si la colonne de direction peut être réglée en
longueur et en hauteur. |
|
|
|
