Revue Technique Automobile Volkswagen Golf 5: Lettres-repères moteur : BGP, BGQ, BTK, CBTA et CBUA

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Support d'organes auxiliaires de compresseur de climatiseur : dépose et repose / Lettres-repères moteur : BGP, BGQ, BTK, CBTA et CBUA

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1331/- (5 à 50 Nm)
  Nota
Le support d'organes auxiliaires du compresseur de climatiseur et les pièces qui en font partie peuvent être déposés et reposés sans qu'il soit nécessaire d'ouvrir le circuit frigorifique.
Pour déposer la courroie multipistes → Groupe motopropulseur; Groupe de rép.13
Cheminement de la courroie multipistes → fig.

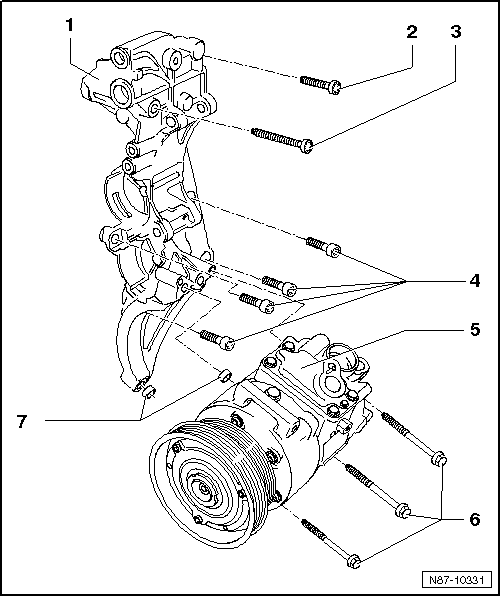

1 -  Support d'organes auxiliaires de l'alternateur et du compresseur de climatiseur
Dépose
-  Désolidariser le compresseur de climatiseur en dévissant les vis six pans -6-. Retirer le compresseur de climatiseur du support d'organes auxiliaires et le fixer sur la carrosserie à l'aide d'un auxiliaire approprié (par ex. avec un fil de soudage) → fig..
-  Dévisser les vis du support d'organes auxiliaires.
2 -  Vis à multipans creux M8x60
25 Nm
3 -  Vis à multipans creux M8x110
25 Nm
4 -  Vis à six pans creux M8x30
25 Nm
Au nombre de 4
5 -  Compresseur de climatiseur
Déposer et reposer → Chapitre
6 -  Vis six pans M8×85
Au nombre de 3
25 Nm
7 -  Manchons d'ajustage
Au nombre de 2
Veiller au bon positionnement entre le support d'organes auxiliaires et le compresseur de climatiseur

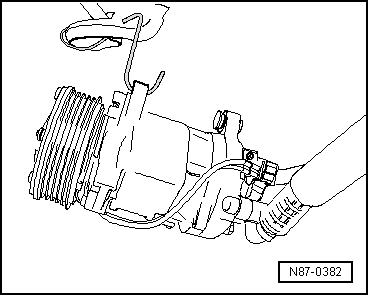

Compresseur de climatiseur : fixation sur la carrosserie
En cas de dépose du compresseur de climatiseur sans ouverture du circuit frigorifique, il faut fixer le compresseur de climatiseur sur la carrosserie à l'aide d'un auxiliaire approprié, par ex. un fil de soudage.
Lors de cette opération, veiller à ce que les flexibles de fluide frigorigène branchés sur le compresseur de climatiseur ne subissent aucune contrainte.

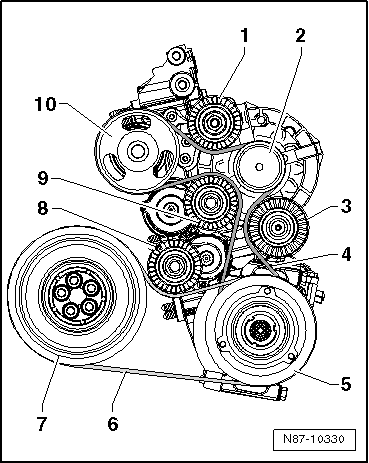

Cheminement de la courroie multipistes
1 -  Galet inverseur supérieur
2 -  Poulie de courroie multipistes - alternateur
3 -  Galet-inverseur inférieur
4 -  Courroie multipistes d'alternateur et de pompe de liquide de refroidissement
5 -  Poulie de courroie multipistes - compresseur de climatiseur
6 -  Courroie multipistes de compresseur de climatiseur
7 -  Poulie de courroie multipistes - vilebrequin
8 -  Galet-tendeur de courroie multipistes - compresseur de climatiseur
9 -  Galet-tendeur de courroie multipistes - alternateur et pompe de liquide de refroidissement
10 -  Poulie de courroie multipistes - pompe de liquide de refroidissement
