  Nota
La principale différence entre l'installation téléphonique et le prééquipement téléphone est que, dans le premier cas, le téléphone mobile (portable) fait déjà partie de l'installation. C'est pourquoi seule l'installation téléphonique complète est représentée sur le schéma ci-dessous.

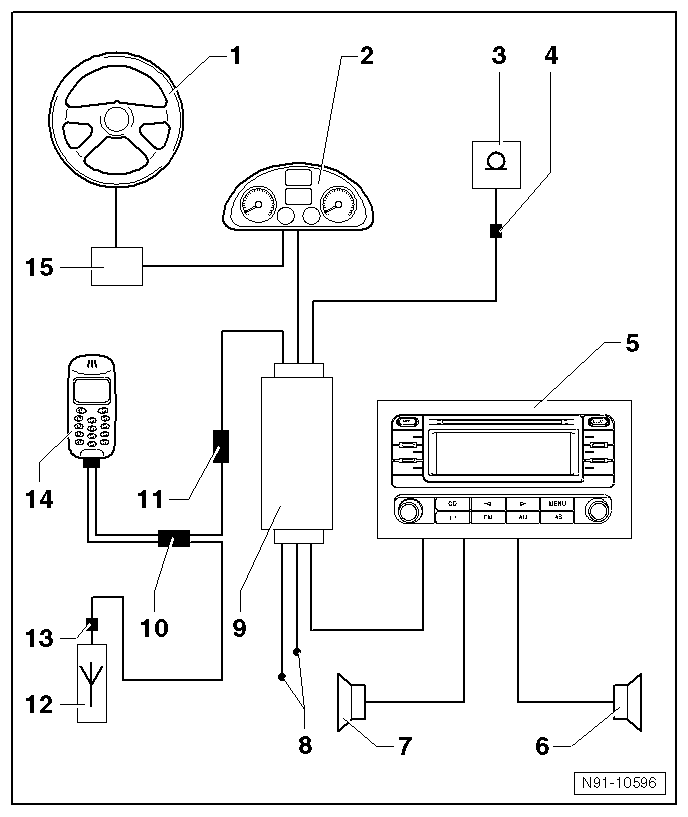

1 -  Volant multifonction
En option
Plus d'informations au chapitre Volant multifonction → Chapitre.
2 -  Combiné d'instruments
3 -  Microphone -R38-
Du dispositif mains libres de l'installation téléphonique
Dans le plafonnier avant
Déposer et reposer → Chapitre
4 -  Connecteur de microphone
Dans le cadre de montage du plafonnier avant
5 -  Autoradio -R-
ou calculateur avec unité d'affichage pour autoradio et système de navigation -J503- (système intégré d'autoradio et de navigation)
6 -  Groupe de haut-parleurs droit
7 -  Groupe de haut-parleurs gauche
8 -  Alimentation en tension du calculateur d'électronique de commande du téléphone (boîtier d'interface)
9 -  Calculateur d'électronique de commande -J412- (boîtier d'interface)
Sous le siège avant droit
Déposer et reposer, Golf berline → Chapitre
Déposer et reposer, Golf Plus → Chapitre
10 -  Connecteur de support de téléphone
Dans le câblage du support de téléphone, derrière le tableau de bord
11 -  Connecteur de calculateur d'électronique de commande
12 -  Antenne de téléphone -R51-
À l'arrière sur le pavillon
Plus d'informations au chapitre Systèmes d'antennes → Chapitre.
13 -  Connecteur de câble d'antenne
Connecteur d'antenne de téléphone
À l'arrière, sous le ciel de pavillon
14 -  Téléphone mobile (portable) -R54-
Déposer et reposer le support de téléphone, Golf berline → Chapitre
Déposer et reposer le support de téléphone, Golf Plus → Chapitre
15 -  Calculateur d'électronique de colonne de direction -J527-
