Revue Technique Automobile Volkswagen Golf 5: Boîte de vitesses : dépose

Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / BV mécanique- Commande, assemblage, blocade diff / Boîte de vitesses : dépose et repose, Golf / Boîte de vitesses : dépose

Contrôler d'abord si un autoradio codé est monté. Si tel est le cas, demander le numéro de code antivol.
-  Le contact d'allumage étant coupé, débrancher la tresse de masse de la batterie → Ã‰quipement électrique; Groupe de rép.27.
-  Lorsque les Å“illets de réception du moteur pour le dispositif de soutènement -10 - 222 A- sont recouverts par le cache ou le filtre à air, il faut déposer ces composants. → Groupe de rép.23 ou → Groupe de rép.24.
-  Déposer l'ensemble du corps de filtre à air s'il se trouve au-dessus de la boîte de vitesses → Groupe de rép.23 ou → Groupe de rép.24.
-  Déposer la batterie et la console de la batterie → Ã‰quipement électrique; Groupe de rép.27.
-  Déposer le segment d'arrêt -flèche 1- pour le câble de commande du levier de commande des vitesses -A-.

-  Retirer le câble de commande de l'ergot.
Levier de renvoi en métal
-  Déposer le segment d'arrêt -flèche 2- pour le câble de sélection du levier de renvoi -B-.
-  Retirer le câble de sélection de l'ergot.
-  Retirer le segment d'arrêt -flèche 3- du levier de renvoi -B- et déposer le levier de renvoi.
Levier de renvoi en matière plastique
-  Déposer le levier de renvoi conjointement avec l'arrêtoir de câble → Chapitre.
Suite des opérations pour tous les véhicules
-  Déposer le levier de commande des vitesses -A- ; à cet effet, dévisser l'écrou -flèche 4-.


-  Déposer le contre-palier des câbles de commande et de sélection de la boîte de vitesses -flèches-.
-  Attacher ensuite en hauteur le câble de commande et le câble de sélection.

-  Débrancher le câble entre le cylindre émetteur et le cylindre récepteur -A-, s'il y en a un, hors du support -B- de la boîte de vitesses.
-  Déposer le cylindre récepteur -flèches- et le placer sur le côté ; le fixer avec un fil métallique, ne pas ouvrir le système de conduites.
  Nota
Ne pas appuyer sur la pédale d'embrayage.
-  Déposer la tresse de masse de la vis d'assemblage pour moteur/boîte de vitesses ou du support d'ensemble mécanique.
-  Déposer les vis d'assemblage supérieures pour moteur/boîte de vitesses.
-  Déposer ensuite la vis de fixation supérieure du démarreur.
-  Si des raccords de flexibles et de câbles se trouvent dans la zone des Å“illets de réception du moteur pour le dispositif de soutènement -10 - 222 A-, ils doivent être déposés maintenant.

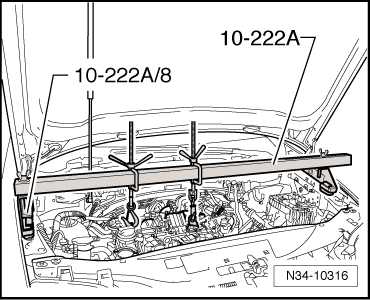

-  Placer le dispositif de soutènement -10 - 222 A- en liaison avec les adaptateurs -10 - 222 A /8- devant le vérin pneumatique pour le capot avant.
-  Précontraindre légèrement l'ensemble moteur-boîte de vitesses au moyen des tiges filetées.
-  Soulever le véhicule.
-  Déposer l'insonorisant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.
-  Déposer la partie inférieure de la coquille de passage de roue avant gauche → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.66.

-  Débrancher la fiche -1- du contacteur des feux de recul -F4-.
-  Déposer l'écrou -2-.
-  Déposer le démarreur (vis -3-) → Equipement électrique; Groupe de rép.27.

-  S'il y en a une, déposer la tôle calorifuge du demi-arbre de roue -flèches- → Train roulant, essieux, direction; Groupe de rép.40.
-  Séparer le dispositif d'échappement au niveau du double collier et dévisser le support pour le tuyau d'échappement du berceau → Groupe de rép.26.
-  Déposer les demi-arbres de roue des arbres à bride et les attacher le plus haut possible sans endommager la protection de surface → Suspension, essieux, direction; Groupe de rép.40.

-  Dévisser complètement la vis d'assemblage -A- pour moteur/boîte de vitesses au-dessus de l'arbre à bride droit.

-  Déposer le tirant d'antibasculement -flèches A-, -B- et -C-.

-  Déposer les vis six pans -flèches- pour le support d'ensemble mécanique gauche hors du palier de la boîte de vitesses.
-  Incliner l'ensemble moteur/boîte de vitesses; à cet effet, l'abaisser avec la tige filetée gauche du dispositif de soutènement -10 - 222 A-.
  Nota
Tenir compte de tous les câbles et conduites lors de l'abaissement de la boîte de vitesses.

-  Dévisser l'appui de boîte de vitesses de la boîte de vitesses -flèches-.
Le support de boîte de vitesses -3282- est utilisé pour déposer la boîte de vitesses " 0AG " avec la plaque d'ajustage -3282/31-.
-  Mettre en place le support de boîte de vitesses -3282- dans l'élévateur pour moteur et boîte de vitesses -V.A.G 1383A-.
-  Ajuster les bras du support de boîte de vitesses en fonction des alésages pratiqués dans la plaque d'ajustage.

-  Visser les éléments de support-A- comme représenté sur la plaque d'ajustage.
-  Placer l'élévateur pour moteur et boîte de vitesses sous le véhicule, le symbole de la flèche -B- sur la plaque d'ajustage indique le sens de la marche du véhicule.

-  Orienter la plaque d'ajustage parallèlement à la boîte de vitesses.
-  Déposer la vis d'assemblage pour moteur/boîte de vitesses (-flèche- de la fig. ci-dessus).

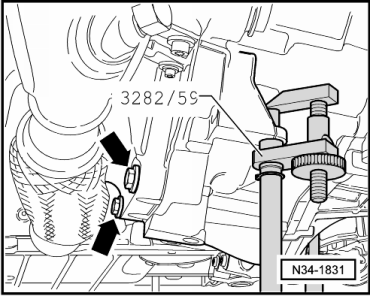

-  Dévisser les vis d'assemblage pour moteur/boîte de vitesses -flèches- dans la zone du carter d'huile-moteur (les vis restent sur le moteur).
-  Dégager la boîte de vitesses des manchons d'ajustage.
-  Tenir compte de la tôle intermédiaire sur le moteur.
-  Demander l'assistance d'un second mécanicien pour pousser le moteur vers l'avant avec précaution.

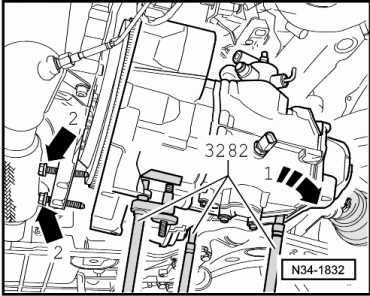

-  Tourner la boîte de vitesses dans la zone du différentiel vers le bas et, dans la zone arrière, la tourner quelque peu vers la partie avant -flèche 1-.
-  Veiller alors à ce que les vis d'assemblage pour moteur/boîte de vitesses -flèches 2- se trouvent contre le dispositif d'échappement.

-  Ensuite, faire passer la boîte de vitesses avec l'arbre à bride droit précautionneusement contre l'ensemble volant-moteur/tôle intermédiaire comme indiqué -flèche 2-.
-  Abaisser la boîte de vitesses tout en tenant compte du berceau -flèche 1-.
-  Modifier la position de la boîte en l'abaissant au moyen des tiges filetées du support de boîte de vitesses -3282-.
  Nota
Tenir compte de tous les câbles et conduites lors de l'abaissement de la boîte de vitesses.
