Revue Technique Automobile Volkswagen Golf 5: Haut-parleurs d'aigus arrière : dépose et repose (modèle 2 portes)

Revue Technique Automobile Volkswagen Golf 5 / Communication / Systèmes de haut-parleurs / Haut-parleurs d'aigus arrière : dépose et repose (modèle 2 portes)

  Nota
La dépose et la repose s'effectuent de façon identique des côtés gauche et droit.
Une fois le haut-parleur d'aigus déposé, il faut toujours remplacer l'écran du haut-parleur.
Les haut-parleurs d'aigus sont fixés au revêtement latéral par l'arrière.

Dépose :

Avant de débuter les travaux de montage, exécuter les points suivants :
Couper le contact d'allumage, mettre hors circuit tous les consommateurs électriques, puis retirer la clé de contact.
Pour pouvoir remplacer un haut-parleur, il faut d'abord déposer le revêtement latéral. → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.
  Nota

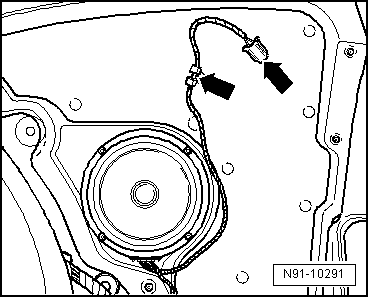

Lors du retrait du revêtement latéral, il se peut que le haut-parleur d'aigus se rompe du revêtement latéral étant donné que le câble allant de la fixation de câble au connecteur femelle du haut-parleur d'aigus -flèches- est relativement court. C'est pourquoi le revêtement latéral doit être retiré avec précaution.
Débrancher le connecteur du haut-parleur d'aigus et retirer définitivement le revêtement latéral.

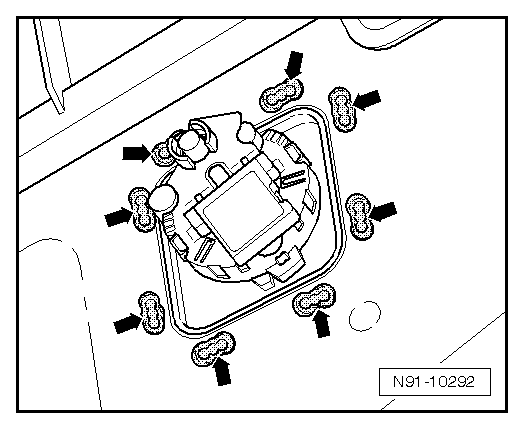

Couper les clips en plastique soudés de l'écran de haut-parleur -flèches-.
Extraire l'écran et le haut-parleur du revêtement de porte.

Repose :
Remettre en place l'écran de haut-parleur dans le revêtement de porte.
Remettre le haut-parleur sur les clips en matière plastique de l'écran du haut-parleur.

Souder les clips en matière plastique à l'aide d'un fer à souder -flèches-.
La suite de la repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
